Tiêu chuẩn ống thép đúc là cơ sở quan trọng để đánh giá chất lượng, khả năng chịu áp lực và phạm vi ứng dụng của sản phẩm trong các hệ thống công nghiệp. Trong đó, tiêu chuẩn ống thép đúc SCH40 được sử dụng rộng rãi nhờ độ bền cao, khả năng chịu nhiệt và chịu áp lực tốt. Bài viết dưới đây của Sắt Thép SATA sẽ giúp bạn hiểu rõ các thông số kỹ thuật, kích thước, độ dày thành ống cũng như những tiêu chuẩn quốc tế đang được áp dụng cho ống thép đúc SCH40.
1. Tiêu Chuẩn Ống Thép Đúc Là Gì?
Tiêu chuẩn ống thép đúc là tập hợp các quy định và thông số kỹ thuật về chất lượng, kích thước, thành phần vật liệu, tính chất cơ học, phương pháp sản xuất, quy trình kiểm tra và nghiệm thu sản phẩm. Các tiêu chuẩn này được ban hành bởi những tổ chức uy tín trên thế giới như ASTM (Hiệp hội Vật liệu và Thử nghiệm Hoa Kỳ), API (Viện Dầu khí Hoa Kỳ), ASME (Hiệp hội Kỹ sư Cơ khí Hoa Kỳ), JIS (Tiêu chuẩn Công nghiệp Nhật Bản), DIN (Tiêu chuẩn Đức) và EN (Tiêu chuẩn Châu Âu).
Mục đích của việc áp dụng tiêu chuẩn ống thép đúc là đảm bảo chất lượng sản phẩm, tính đồng nhất trong sản xuất và khả năng tương thích khi lắp đặt trong các hệ thống kỹ thuật. Đồng thời, các tiêu chuẩn còn là cơ sở để đánh giá khả năng chịu áp lực, chịu nhiệt, độ bền cơ học và mức độ an toàn của ống thép trong quá trình vận hành.
1.1. Vai Trò Của Tiêu Chuẩn Ống Thép Đúc
Tiêu chuẩn ống thép đúc giúp các đơn vị thiết kế, thi công và chủ đầu tư dễ dàng lựa chọn sản phẩm phù hợp với yêu cầu kỹ thuật của từng công trình. Bên cạnh đó, việc tuân thủ các tiêu chuẩn quốc tế còn góp phần nâng cao chất lượng hệ thống đường ống, giảm thiểu rủi ro vận hành và đảm bảo tuổi thọ sử dụng trong các lĩnh vực như dầu khí, năng lượng, hóa chất, phòng cháy chữa cháy và xây dựng công nghiệp.
2. Vai Trò Của Tiêu Chuẩn Ống Thép Đúc Trong Đánh Giá Chất Lượng Sản Phẩm
Tiêu chuẩn ống thép đúc đóng vai trò quan trọng trong việc đánh giá chất lượng và khả năng đáp ứng yêu cầu kỹ thuật của sản phẩm. Thông qua các quy định về thành phần hóa học, cơ tính, kích thước, độ dày thành ống và phương pháp kiểm tra, các tiêu chuẩn giúp đảm bảo ống thép đúc được sản xuất đồng nhất, đáp ứng yêu cầu sử dụng trong từng lĩnh vực cụ thể.
2.1. Đảm Bảo Chất Lượng Và Tính Đồng Nhất Của Sản Phẩm
Các tiêu chuẩn kỹ thuật là căn cứ để kiểm soát toàn bộ quá trình sản xuất và kiểm định ống thép đúc. Nhờ đó, sản phẩm khi xuất xưởng đều đáp ứng các yêu cầu về độ bền, khả năng chịu áp lực, khả năng chịu nhiệt và độ chính xác về kích thước.
2.2. Hỗ Trợ Lựa Chọn Ống Thép Phù Hợp Với Nhu Cầu Sử Dụng
Mỗi tiêu chuẩn được xây dựng cho những điều kiện làm việc khác nhau. Việc hiểu rõ tiêu chuẩn áp dụng giúp các đơn vị thiết kế, thi công và chủ đầu tư lựa chọn đúng loại ống thép đúc phù hợp với môi trường vận hành, áp suất làm việc và yêu cầu kỹ thuật của công trình.
2.3. Đảm Bảo An Toàn Và Hiệu Quả Vận Hành
Ống thép đúc đạt tiêu chuẩn có khả năng hoạt động ổn định trong các hệ thống dẫn dầu khí, hơi nóng, hóa chất và chất lỏng áp suất cao. Điều này góp phần hạn chế sự cố kỹ thuật, giảm chi phí bảo trì và nâng cao tuổi thọ của toàn bộ hệ thống đường ống.
2.4. Tạo Cơ Sở Cho Công Tác Kiểm Tra Và Nghiệm Thu
Các thông số được quy định trong tiêu chuẩn là căn cứ để đánh giá chất lượng sản phẩm trước khi đưa vào sử dụng. Đồng thời, đây cũng là cơ sở quan trọng trong quá trình nghiệm thu, kiểm định và quản lý chất lượng công trình theo yêu cầu kỹ thuật đã đề ra.
3. Các Tiêu Chuẩn Ống Thép Đúc Phổ Biến Hiện Nay
Hiện nay, ống thép đúc được sản xuất theo nhiều hệ thống tiêu chuẩn quốc tế nhằm đáp ứng yêu cầu về vật liệu, kích thước, cơ tính, khả năng chịu áp lực và điều kiện làm việc của từng lĩnh vực. Mỗi tiêu chuẩn sẽ quy định một hoặc nhiều yếu tố kỹ thuật khác nhau, từ thành phần vật liệu, phương pháp sản xuất đến kích thước và quy trình kiểm tra chất lượng.
3.1. Bảng Tiêu Chuẩn Ống Thép Đúc Hiện Nay
| Tiêu chuẩn | Tổ chức ban hành | Nội dung quy định | Ứng dụng phổ biến |
|---|---|---|---|
| ASTM | Hiệp hội Vật liệu và Thử nghiệm Hoa Kỳ (American Society for Testing and Materials) | Quy định về vật liệu, thành phần hóa học, cơ tính, phương pháp thử và yêu cầu kỹ thuật của ống thép đúc. Một số tiêu chuẩn phổ biến gồm ASTM A53, ASTM A106, ASTM A333, ASTM A335, ASTM A312. | Đường ống áp lực, dầu khí, hóa chất, hơi nóng, xây dựng công nghiệp. |
| ASME | Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (American Society of Mechanical Engineers) | Quy định về kích thước, đường kính ngoài (OD), độ dày thành ống (Schedule), khối lượng và tiêu chuẩn thiết kế đường ống. Tiêu biểu là ASME B36.10M và ASME B36.19M. | Thiết kế hệ thống đường ống, nồi hơi, nhà máy nhiệt điện, công nghiệp hóa chất. |
| API | Viện Dầu khí Hoa Kỳ (American Petroleum Institute) | Quy định về vật liệu, yêu cầu chế tạo, kiểm tra và khả năng chịu áp lực của ống thép dùng trong ngành dầu khí. Tiêu chuẩn phổ biến gồm API 5L và API 5CT. | Hệ thống khai thác, vận chuyển dầu mỏ, khí tự nhiên và năng lượng. |
| JIS | Tiêu chuẩn Công nghiệp Nhật Bản (Japanese Industrial Standards) | Quy định về vật liệu, kích thước, cơ tính và phương pháp kiểm tra chất lượng. Một số tiêu chuẩn thường gặp là JIS G3454, JIS G3455, JIS G3456 và JIS G3461. | Công nghiệp cơ khí, xây dựng, cấp thoát nước và hệ thống áp lực. |
| DIN | Viện Tiêu chuẩn Đức (Deutsches Institut für Normung) | Quy định về vật liệu, kích thước, dung sai và tính chất cơ học của ống thép đúc. Một số tiêu chuẩn tiêu biểu gồm DIN 1629, DIN 2448 và DIN 17175. | Chế tạo máy, nồi hơi, đường ống công nghiệp và kết cấu thép. |
| EN | Ủy ban Tiêu chuẩn Châu Âu (European Committee for Standardization) | Quy định về yêu cầu kỹ thuật đối với ống thép đúc carbon, thép hợp kim và thép không gỉ. Tiêu biểu là EN 10216-1, EN 10216-2 và EN 10216-5. | Nhà máy công nghiệp, hệ thống áp lực, năng lượng và hóa chất tại châu Âu. |
| GB | Tiêu chuẩn Quốc gia Trung Quốc (Guobiao Standards) | Quy định về vật liệu, kích thước, phương pháp sản xuất và kiểm tra chất lượng. Các tiêu chuẩn thường dùng gồm GB/T 8162, GB/T 8163 và GB 5310. | Công trình dân dụng, công nghiệp và hệ thống đường ống áp lực. |
| GOST | Tiêu chuẩn Quốc gia Liên bang Nga (GOST Standards) | Quy định về yêu cầu kỹ thuật đối với ống thép đúc cán nóng và cán nguội. Tiêu biểu là GOST 8732 và GOST 8734. | Công nghiệp dầu khí, năng lượng và chế tạo thiết bị tại Nga và các nước SNG. |
3.2. Lưu Ý Khi Lựa Chọn Tiêu Chuẩn Ống Thép Đúc
Trên thực tế, một sản phẩm ống thép đúc thường được áp dụng đồng thời nhiều tiêu chuẩn. Chẳng hạn, ASTM quy định về vật liệu và cơ tính, ASME B36.10M hoặc ASME B36.19M quy định về kích thước và độ dày thành ống (SCH), trong khi API quy định các yêu cầu chuyên biệt đối với ngành dầu khí. Vì vậy, khi lựa chọn ống thép đúc, cần xem xét đầy đủ các tiêu chuẩn liên quan để đảm bảo sản phẩm đáp ứng đúng yêu cầu kỹ thuật, môi trường làm việc và tiêu chuẩn của dự án.
4. Những Thông Số Kỹ Thuật Được Quy Định Trong Tiêu Chuẩn Ống Thép Đúc
Tiêu chuẩn ống thép đúc không chỉ quy định về vật liệu sản xuất mà còn bao gồm nhiều thông số kỹ thuật quan trọng nhằm đảm bảo sản phẩm đáp ứng yêu cầu về chất lượng, khả năng chịu lực và an toàn trong quá trình vận hành. Dưới đây là những thông số thường được quy định trong các tiêu chuẩn quốc tế như ASTM, ASME, API, JIS, DIN và EN.
4.1. Bảng Thông Số Kỹ Thuật Được Quy Định Tiêu Chuẩn
| Thông số kỹ thuật | Nội dung quy định | Ý nghĩa |
|---|---|---|
| Vật liệu chế tạo (Material Grade) | Quy định mác thép như ASTM A106 Gr.B, ASTM A53 Gr.B, ASTM A335 P11, P22… | Quyết định khả năng chịu lực, chịu nhiệt và chống ăn mòn của ống thép đúc. |
| Kích thước danh nghĩa (NPS) | Quy định kích thước danh nghĩa của ống theo tiêu chuẩn quốc tế. | Là cơ sở để lựa chọn và lắp đặt đồng bộ với hệ thống đường ống. |
| Đường kính ngoài (OD) | Quy định đường kính ngoài tiêu chuẩn của từng kích thước ống. | Đảm bảo khả năng kết nối với phụ kiện và thiết bị. |
| Độ dày thành ống (Schedule – SCH) | Quy định các cấp độ dày như SCH10, SCH20, SCH40, SCH80, SCH160… | Ảnh hưởng trực tiếp đến khả năng chịu áp lực và tuổi thọ của đường ống. |
| Chiều dài ống | Bao gồm chiều dài cố định hoặc chiều dài ngẫu nhiên theo tiêu chuẩn. | Phù hợp với yêu cầu thi công và vận chuyển. |
| Dung sai kích thước | Quy định sai số cho phép về đường kính, độ dày, chiều dài và độ thẳng của ống. | Đảm bảo tính đồng nhất và khả năng lắp ghép chính xác. |
| Thành phần hóa học | Quy định giới hạn các nguyên tố như C, Mn, Si, P, S, Cr, Mo… | Đảm bảo vật liệu đạt yêu cầu về độ bền, khả năng hàn và chống ăn mòn. |
| Tính chất cơ học | Bao gồm giới hạn chảy, giới hạn bền kéo, độ giãn dài và độ cứng. | Đánh giá khả năng chịu tải và độ bền của sản phẩm trong điều kiện làm việc. |
| Áp suất và nhiệt độ làm việc | Xác định phạm vi áp suất và nhiệt độ phù hợp với từng loại ống. | Giúp lựa chọn đúng sản phẩm theo điều kiện vận hành thực tế. |
| Phương pháp kiểm tra | Bao gồm thử thủy lực, kiểm tra siêu âm (UT), kiểm tra không phá hủy (NDT), kiểm tra kích thước và phân tích thành phần hóa học. | Xác nhận sản phẩm đáp ứng các yêu cầu kỹ thuật trước khi đưa vào sử dụng. |
4.2. Lưu Ý Khi Đọc Thông Số Kỹ Thuật Ống Thép Đúc
Khi lựa chọn ống thép đúc, không nên chỉ dựa vào một thông số riêng lẻ như độ dày SCH40 hay đường kính ống. Thay vào đó, cần xem xét đồng thời mác thép, tiêu chuẩn vật liệu, kích thước danh nghĩa, khả năng chịu áp lực và các yêu cầu kiểm định để đảm bảo sản phẩm phù hợp với môi trường làm việc cũng như yêu cầu kỹ thuật của công trình. Việc đọc và hiểu đúng các thông số kỹ thuật sẽ giúp tối ưu hiệu quả sử dụng, nâng cao độ an toàn và kéo dài tuổi thọ của hệ thống đường ống.

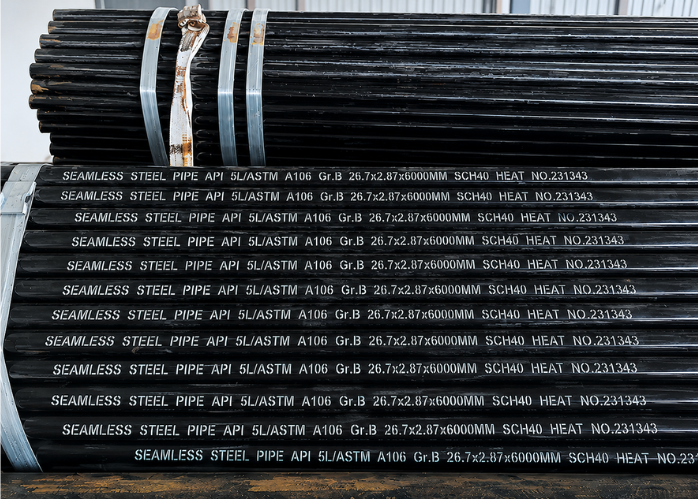

5.Tiêu Chuẩn Ống Thép Đúc SCH40 Trong Hệ Thống Phân Loại Ống Thép Đúc
SCH40 (Schedule 40) là một trong những cấp độ dày thành ống được sử dụng phổ biến trong hệ thống phân loại ống thép đúc. Theo tiêu chuẩn ASME B36.10M, ký hiệu SCH (Schedule) dùng để quy định độ dày thành ống tương ứng với từng kích thước danh nghĩa (NPS), từ đó xác định khả năng chịu áp lực của sản phẩm trong các điều kiện làm việc khác nhau.
Cần lưu ý rằng SCH40 không phải là một tiêu chuẩn vật liệu, mà là quy cách về độ dày thành ống. Một ống thép đúc có thể được sản xuất theo tiêu chuẩn vật liệu như ASTM A106, ASTM A53 hoặc API 5L, đồng thời áp dụng quy cách độ dày SCH40 theo tiêu chuẩn ASME B36.10M.
5.1. Đặc Điểm Của Ống Thép Đúc SCH40
Ống thép đúc SCH40 có độ dày thành ống ở mức trung bình, đáp ứng tốt yêu cầu về khả năng chịu áp lực và độ bền cơ học trong nhiều hệ thống đường ống công nghiệp. So với các cấp SCH thấp như SCH10 hoặc SCH20, SCH40 có thành ống dày hơn, trong khi vẫn nhẹ và tiết kiệm chi phí hơn các cấp SCH80 hay SCH160.
Một số đặc điểm nổi bật của ống thép đúc SCH40 gồm:
- Độ dày thành ống thay đổi theo từng kích thước danh nghĩa (NPS).
- Khả năng chịu áp lực và chịu nhiệt tốt.
- Dễ gia công, hàn nối và lắp đặt.
- Được sử dụng phổ biến trong nhiều tiêu chuẩn vật liệu như ASTM A106, ASTM A53 và API 5L.
5.2. Ứng Dụng Của Ống Thép Đúc SCH40
Nhờ đáp ứng tốt các yêu cầu về độ bền và khả năng chịu áp lực, ống thép đúc SCH40 được ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm:
- Hệ thống cấp thoát nước và xử lý nước.
- Hệ thống phòng cháy chữa cháy (PCCC).
- Đường ống dẫn hơi, khí nén và chất lỏng.
- Công nghiệp dầu khí và hóa chất.
- Nhà máy nhiệt điện, cơ khí và các công trình công nghiệp.
❗Lưu ý: Khi lựa chọn ống thép đúc SCH40, cần kết hợp xem xét tiêu chuẩn vật liệu (ASTM, API, JIS…), tiêu chuẩn kích thước (ASME B36.10M hoặc ASME B36.19M đối với inox), cùng với các thông số như đường kính danh nghĩa (NPS), đường kính ngoài (OD) và áp suất làm việc. Việc lựa chọn đúng các tiêu chí này sẽ giúp hệ thống vận hành an toàn, ổn định và đạt hiệu quả lâu dài.
6. Cách Lựa Chọn Và Kiểm Tra Ống Thép Đúc Đạt Tiêu Chuẩn
Việc lựa chọn và kiểm tra ống thép đúc đạt tiêu chuẩn không chỉ giúp đảm bảo chất lượng công trình mà còn góp phần nâng cao độ an toàn và tuổi thọ của hệ thống đường ống. Dưới đây là các bước cơ bản giúp bạn lựa chọn sản phẩm phù hợp với yêu cầu kỹ thuật.
Bước 1: Xác Định Tiêu Chuẩn Áp Dụng
Trước tiên, cần xác định tiêu chuẩn kỹ thuật phù hợp với yêu cầu của công trình hoặc hệ thống. Tùy vào lĩnh vực sử dụng, có thể lựa chọn các tiêu chuẩn như ASTM, ASME, API, JIS, DIN hoặc EN. Việc xác định đúng tiêu chuẩn ngay từ đầu sẽ giúp lựa chọn đúng loại ống thép đúc về vật liệu, kích thước và khả năng chịu áp lực.
Bước 2: Kiểm Tra Thông Số Kỹ Thuật Của Sản Phẩm
Đối chiếu các thông số kỹ thuật trên sản phẩm với yêu cầu thiết kế, bao gồm:
- Mác thép.
- Kích thước danh nghĩa (NPS).
- Đường kính ngoài (OD).
- Độ dày thành ống (SCH).
- Chiều dài và dung sai kích thước.
- Áp suất và nhiệt độ làm việc.
Các thông số này cần phù hợp với hồ sơ thiết kế và tiêu chuẩn áp dụng của dự án.
Bước 3: Kiểm Tra Bề Mặt Và Chất Lượng Gia Công
Quan sát trực quan để đánh giá chất lượng ống thép đúc. Bề mặt ống cần đồng đều, không xuất hiện các khuyết tật như nứt, rỗ, móp méo, cong vênh hoặc dấu hiệu ăn mòn. Đồng thời, các đầu ống phải được gia công đúng quy cách, đảm bảo thuận lợi cho quá trình hàn nối hoặc lắp đặt.
Bước 4: Kiểm Tra Chứng Từ Chất Lượng
Nên yêu cầu nhà cung cấp cung cấp đầy đủ các chứng từ liên quan như:
- Chứng nhận xuất xứ (CO).
- Chứng nhận chất lượng (CQ).
- Chứng chỉ kiểm định hoặc kết quả thử nghiệm của nhà sản xuất (Mill Test Certificate – MTC), nếu dự án có yêu cầu.
Đây là căn cứ quan trọng để xác minh nguồn gốc và chất lượng sản phẩm.
Bước 5: Lựa Chọn Đơn Vị Cung Cấp Uy Tín
Bên cạnh chất lượng sản phẩm, việc lựa chọn nhà cung cấp uy tín cũng rất quan trọng. Đơn vị cung cấp cần có đầy đủ thông tin về nguồn gốc sản phẩm, tư vấn đúng tiêu chuẩn kỹ thuật và đảm bảo khả năng cung ứng theo tiến độ dự án. Điều này giúp hạn chế rủi ro khi mua hàng và đảm bảo hệ thống vận hành ổn định trong quá trình sử dụng.
7. Sắt Thép SATA – Đơn vị Cung Cấp Ống Thép Đúc Đạt Tiêu Chuẩn Chất Lượng
Sắt Thép SATA là đơn vị chuyên cung cấp các sản phẩm ống thép đúc đáp ứng nhiều tiêu chuẩn kỹ thuật quốc tế như ASTM, ASME, API, JIS và DIN. Với đa dạng quy cách, kích thước và độ dày thành ống, sản phẩm của SATA đáp ứng nhu cầu sử dụng trong các lĩnh vực xây dựng, cơ khí, dầu khí, năng lượng và hệ thống đường ống công nghiệp.
Không chỉ chú trọng đến chất lượng sản phẩm, Sắt Thép SATA còn cung cấp đầy đủ chứng từ kỹ thuật như CO, CQ và hỗ trợ tư vấn lựa chọn vật tư phù hợp với yêu cầu của từng công trình. Đây là cơ sở giúp khách hàng yên tâm trong quá trình thi công, nghiệm thu và vận hành hệ thống.
Vì Sao Nên Lựa Chọn Sắt Thép SATA?
- Cung cấp đa dạng các loại ống thép đúc theo tiêu chuẩn quốc tế.
- Sản phẩm có nguồn gốc xuất xứ rõ ràng, đầy đủ CO, CQ.
- Hỗ trợ tư vấn lựa chọn quy cách và tiêu chuẩn phù hợp.
- Đáp ứng nhu cầu cho nhiều lĩnh vực công nghiệp và xây dựng.
- Cam kết chất lượng sản phẩm và dịch vụ hỗ trợ khách hàng.
Cần tư vấn về ống thép đúc hoặc các tiêu chuẩn kỹ thuật phù hợp với dự án, khách hàng có thể liên hệ Sắt Thép SATA để được hỗ trợ nhanh chóng và chính xác.
