Van chặn lửa cầu chì EI 120 được xem là thiết bị quan trọng giúp ngăn cháy lan, hạn chế khói độc phát tán và bảo vệ an toàn cho toàn bộ công trình khi xảy ra hỏa hoạn. Với khả năng chịu lửa và cách nhiệt lên đến 120 phút, van chặn lửa cầu chì EI 120 góp phần nâng cao hiệu quả vận hành và giảm thiểu thiệt hại khi có sự cố cháy nổ xảy ra.
Bài viết dưới đây từ Sắt Thép SATA sẽ cung cấp thông tin chi tiết về định nghĩa, cấu tạo, nguyên lý hoạt động, phân loại và bảng báo giá cập nhật mới nhất cho dòng sản phẩm van chặn lửa cầu chì EI 120.
1. Van chặn lửa cầu chì EI 120 là gì? Định nghĩa và ý nghĩa kí hiệu
1.1. Định Nghĩa

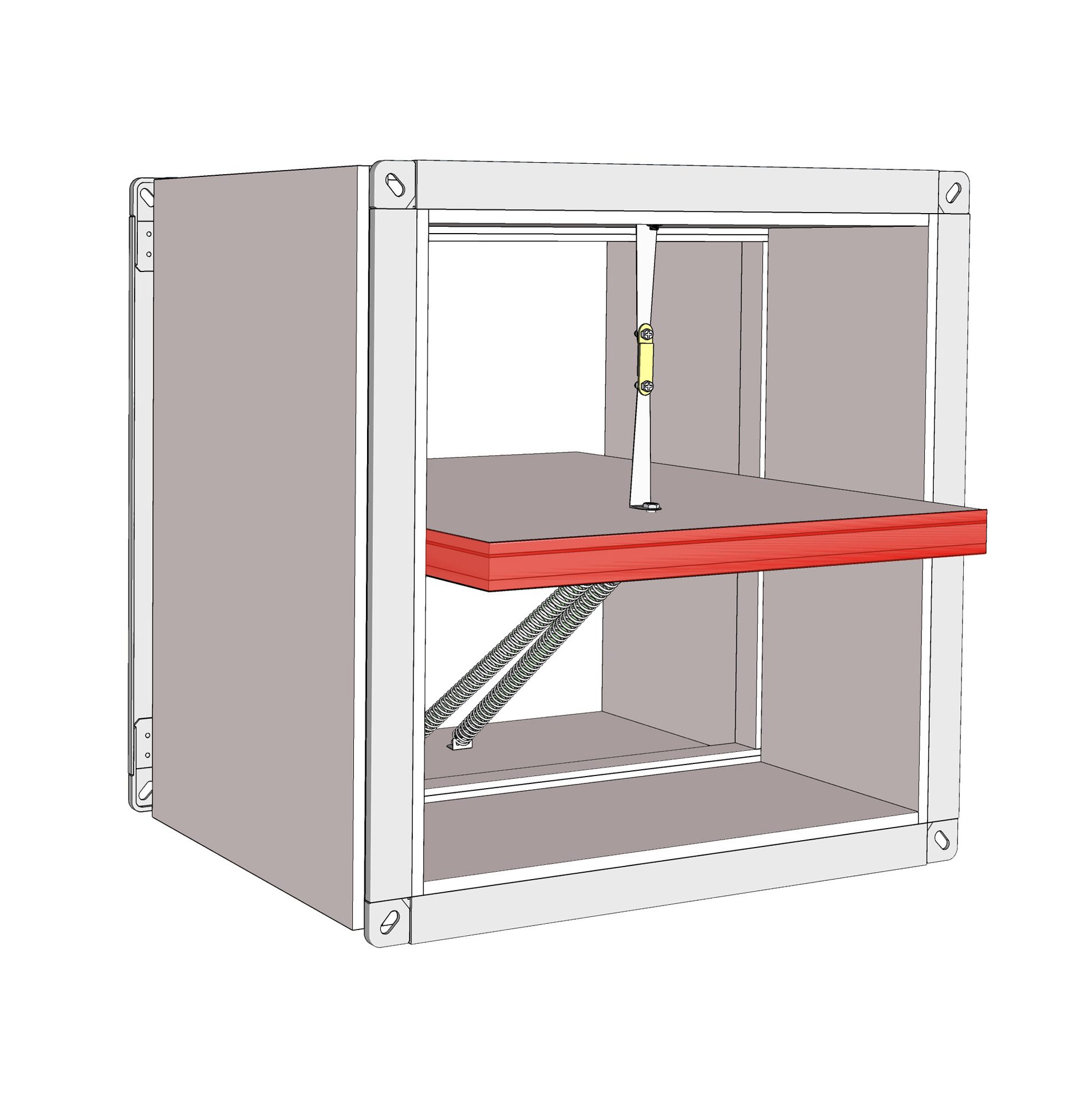

Van chặn lửa cầu chì EI 120 là thiết bị chống cháy được lắp trên hệ thống ống gió nhằm ngăn chặn sự lan truyền của lửa, khói và nhiệt sang các khu vực khác khi xảy ra hỏa hoạn. Đây là dòng van đáp ứng tiêu chuẩn chịu lửa EI 120, nghĩa là có khả năng duy trì tính toàn vẹn và cách nhiệt trong 120 phút dưới nhiệt độ cao.
Trong hệ thống HVAC và PCCC hiện đại, van chặn lửa cầu chì EI 120 thường được lắp tại các vị trí xuyên tường, xuyên sàn hoặc khu vực ngăn cháy để đảm bảo công trình đáp ứng yêu cầu an toàn cháy nổ theo QCVN 06:2021/BXD.
1.2. Ý Nghĩa Của Ký Hiệu EI 120
- E (Integrity): Khả năng vật liệu duy trì kết cấu hoàn hảo, không bị nứt vỡ, gãy đổ hoặc hỏng hóc dưới tác động của ngọn lửa lên tới 1100°C.
- I (Thermal Insulation): Khả năng giữ cho bề mặt phía sau van không bị tăng nhiệt độ quá mức, ngăn chặn hoàn toàn hiện tượng truyền nhiệt gây cháy lan sang khoang bên cạnh.
- 120: Thời gian thiết bị đảm bảo được cả 2 tiêu chí E và I liên tục trong 120 phút (2 tiếng).
2. Nguyên lý hoạt động của van chặn lửa cầu chì EI 120
Nguyên lý hoạt động của van chặn lửa cầu chì EI 120 dựa trên cơ chế cơ học tự động hoàn toàn. Điểm ưu việt của dòng van này là vận hành độc lập, không cần nguồn điện hay tín hiệu từ tủ trung tâm báo cháy, đảm bảo thiết bị luôn hoạt động chính xác ngay cả khi tòa nhà bị ngắt điện hoàn toàn do hỏa hoạn.
Cơ chế hoạt động được chia làm hai trạng thái rõ rệt:
Trạng Thái Hoạt Động Bình Thường (Van Luôn Mở)
- Khi hệ thống thông gió và điều hòa không khí (HVAC) vận hành ổn định, lòng ống gió cần thông thoáng để lưu thông không khí.
- Lúc này, cánh van được mở hoàn toàn. Hệ thống lò xo thép (có lực đàn hồi và co kéo cực mạnh) luôn bị giữ ở trạng thái nén hoặc kéo căng.
- Bộ phận giữ chặt lò xo chính là cầu chì nhiệt (Fuse Link). Cầu chì này đóng vai trò như một chiếc chốt khóa cơ học cố định, giữ cho cánh van không bị sập xuống.
Trạng Thái Khi Xảy Ra Hỏa Hoạn (Van Tự Động Đóng Sập)
Khi có sự cố cháy nổ xảy ra, chu trình tự động cô lập vùng cháy được kích hoạt theo các bước sau:
Bước 1: Cảm biến nhiệt độ trực tiếp Ngọn lửa phát sinh làm nhiệt độ luồng khí bên trong ống gió hoặc không khí xung quanh khu vực lắp van tăng lên rất nhanh.
Bước 2: Cầu chì nhiệt nóng chảy Khi nhiệt độ đạt đến ngưỡng giới hạn tiêu chuẩn là 74°C (hoặc loại đặc thù 280°C cho hệ thống hút khói bếp), mối hàn chì đặc biệt trên thanh cầu chì nhiệt sẽ lập tức nóng chảy hoàn toàn.
Bước 3: Giải phóng lực lò xo Khi chốt cầu chì bị đứt gãy, liên kết giữ lò xo bị phá bỏ. Lực đàn hồi tích tụ trong lò xo ngay lập tức được giải phóng, giật sập hoặc xoay toàn bộ hệ thống cánh van, đóng kín lòng ống gió lại.
Bước 4: Cách nhiệt và ngăn khói (Tiêu chuẩn EI 120)
- Ngăn khói: Hệ thống gioăng nở ngăn khói viền xung quanh cánh van gặp nhiệt độ cao sẽ tự động giãn nở, bịt kín mọi khe hở nhỏ nhất, chặn đứng khói độc và khí gas tràn sang các khoang bên cạnh.

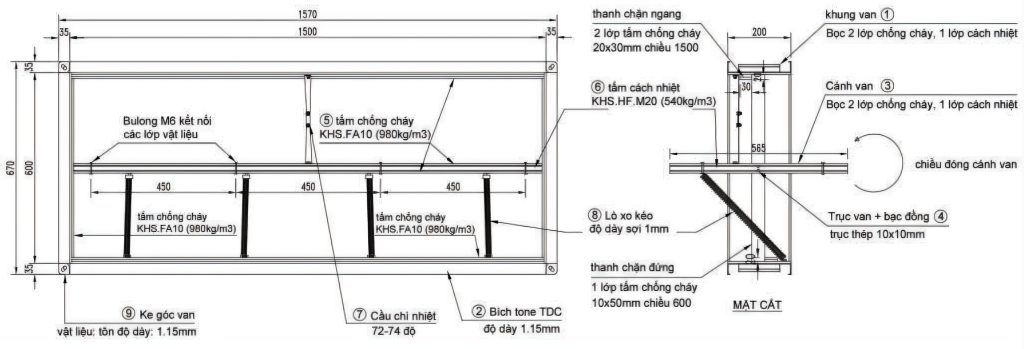

- Chặn lửa & Cách nhiệt: Nhờ các lớp vật liệu bảo vệ (như tôn mạ kẽm dày kết hợp tấm chống cháy KHS.FA10 và tấm cách nhiệt KHS.HF.M20), van tạo thành một bức tường vững chắc.
3. Bảng giá tham khảo van chặn lửa cầu chì EI 120
Mức giá của van chặn lửa cầu chì EI 120 phụ thuộc rất lớn vào kích thước (W x H), loại van (cơ hay động cơ), độ dày tôn mạ kẽm và loại vật liệu cách nhiệt đi kèm. Dưới đây là bảng giá tham khảo được tổng hợp mới nhất:
| Kích thước van chặn lửa cầu chì EI 120 (mm) | Diện tích mặt cắt (m²) | Đơn giá tham khảo (VNĐ) |
|---|---|---|
| 200×200 | 0,040 | 1.850.000 – 2.300.000 |
| 400×200 | 0,080 | 2.300.000 – 2.900.000 |
| 800×200 | 0,160 | 3.100.000 – 4.200.000 |
| 1000×200 | 0,200 | 3.800.000 – 4.800.000 |
| 400×400 | 0,160 | 3.500.000 – 4.500.000 |
| 800×400 | 0,320 | 5.500.000 – 6.800.000 |
| 1000×400 | 0,400 | 6.500.000 – 8.200.000 |
| 1200×400 | 0,480 | 7.500.000 – 9.500.000 |
| 800×600 | 0,480 | 8.200.000 – 10.500.000 |
| 1000×600 | 0,600 | 9.500.000 – 12.000.000 |
Lưu ý: Bảng giá trên mang tính chất tham khảo. Đơn giá thực tế có thể thay đổi dựa trên khối lượng đặt hàng của dự án, các chi phí kiểm định PCCC đi kèm và sự biến động giá của nguyên liệu tôn, thép, tấm cách nhiệt trên thị trường.
4. Phân loại van chặn lửa cầu chì EI 120 phổ biến
Dựa trên các đặc tính kỹ thuật, nhu cầu lắp đặt và yêu cầu nghiêm ngặt của tiêu chuẩn PCCC hiện hành, Van chặn lửa cầu chì EI 120 được phân chia chi tiết theo 4 tiêu chí cốt lõi sau đây:
4.1. Phân Loại Theo Hình Dạng
Để đảm bảo độ kín khít và không làm giảm lưu lượng gió khi vận hành bình thường, hình dáng của van chặn lửa cầu chì EI 120 phải đồng bộ tuyệt đối với biên dạng của hệ thống đường ống:

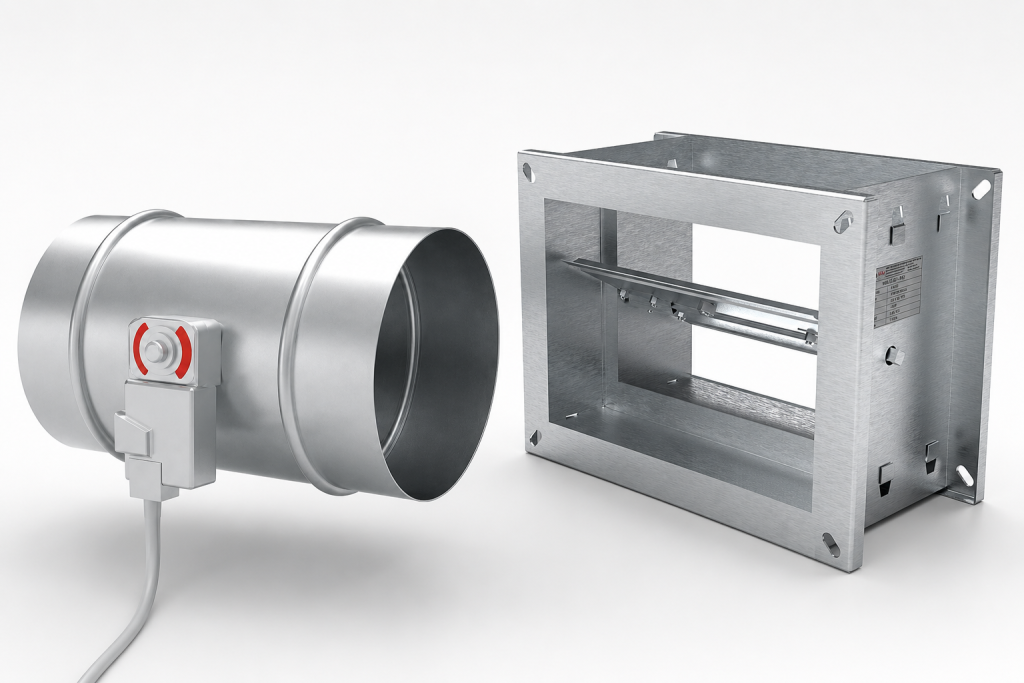

- Van chặn lửa cầu chì hình chữ nhật/vuông: Là dòng van phổ biến nhất, sử dụng cho các trục ống gió chính, trục kỹ thuật hoặc vị trí xuyên tường ngăn cháy. Khung van chắc chắn, cánh van được thiết kế dạng nhiều lá lật kết hợp để tối ưu không gian đóng mở.
- Van chặn lửa cầu chì hình tròn: Được lắp đặt trực tiếp trên các đường ống gió tròn nhánh hoặc các vị trí có không gian lắp đặt chật hẹp. Cánh van thường là dạng một lá tròn lật tâm, giúp dòng khí lưu thông mượt mà, giảm thiểu tổn thất áp suất.
4.2. Phân Loại Theo Vật Liệu & Độ Dày Thân Van Chặn Lửa Cầu Chì EI 120
Vật liệu và độ dày là yếu tố quyết định giúp van chặn lửa cầu chì EI 120 không bị biến dạng, nóng chảy khi tiếp xúc trực tiếp với ngọn lửa lên tới hàng nghìn độ C:
- Phân loại theo Vật liệu:
- Tôn mạ kẽm: Vật liệu phổ biến nhất nhờ khả năng chịu lực tốt, chống ăn mòn trong điều kiện khí hậu thông thường và tối ưu chi phí cho công trình.
- Inox (Mác thép SUS 304 / SUS 201): Thường được chỉ định cho các công trình có môi trường đặc thù, độ ẩm cao, hóa chất ăn mòn (như nhà máy dược phẩm, phòng thí nghiệm, bếp công nghiệp, dự án gần biển) nhờ độ bền vượt trội và tính thẩm mỹ cao.
- Phân loại theo Độ dày thân van:
- Độ dày tiêu chuẩn (0.75mm – 1.15mm): Dùng cho các dòng van kích thước nhỏ và vừa, đảm bảo đủ độ cứng cáp chịu áp suất đường ống.
- Độ dày tăng cường (1.2mm – 2.0mm): Thường áp dụng cho các van có kích thước lớn (hệ thống trục chính) hoặc các khoang cháy có áp lực gió cực cao khi xảy ra sự cố, giúp khung van vững vàng, không bị vặn xoắn dưới áp lực nhiệt.
4.3. Phân Loại Theo Nhiệt Độ Cầu Chì
Tùy vào công năng và vị trí của đường ống gió trong tòa nhà, nhiệt độ kích hoạt của cầu chì nhiệt sẽ được lựa chọn phù hợp để tránh hiện tượng van chặn lửa cầu chì EI 120 bị đóng nhầm khi hệ thống đang hoạt động bình thường:
- Cầu chì nhiệt loại 74°C: Sử dụng cho hệ thống cấp khí tươi, hút gió thải thông thường và hệ thống điều hòa không khí trung tâm. Khi xảy ra cháy, nhiệt độ không khí phòng tăng lên vượt ngưỡng sinh hoạt thông thường (>74°C), van lập tức đóng sập.
- Cầu chì nhiệt loại 280°C: Chuyên dụng cho hệ thống hút khói bếp công nghiệp hoặc hệ thống hút khói do sự cố tăng áp ở hành lang. Các hệ thống này thường xuyên phải lưu thông luồng khí có nhiệt độ cao hoặc cần duy trì hoạt động hút khói độc ra ngoài ở giai đoạn đầu của đám cháy. Van chỉ thực hiện đóng khóa khi ngọn lửa đã lan trực tiếp vào lòng ống gió và nhiệt độ vượt quá 280°C.
4.4. Phân Loại Theo Tiêu Chuẩn Giới Hạn Chịu Lửa (EI)
Dựa theo yêu cầu nghiệm thu PCCC của từng phân khu, hạng mục công trình cụ thể, van chặn lửa được kiểm định và cấp chứng nhận theo các mốc thời gian chống cháy khác nhau:
- Tiêu chuẩn EI 60: Bảo vệ tính toàn vẹn (E) và cách nhiệt (I) trong vòng 60 phút. Thường dùng cho các công trình quy mô vừa, các vách ngăn giữa các phòng chức năng nhỏ.
- Tiêu chuẩn EI 90: Duy trì khả năng ngăn lửa và cản nhiệt trong 90 phút. Áp dụng cho các khu vực ngăn cháy có nguy cơ trung bình.
- Tiêu chuẩn EI 120: Giới hạn chịu lửa lên tới 120 phút (2 tiếng). Đây là tiêu chuẩn cao cấp, bắt buộc áp dụng cho các vị trí trọng yếu như trục kỹ thuật xuyên tầng, tường ngăn khoang cháy lớn của chung cư cao tầng, trung tâm thương mại và nhà xưởng công nghiệp.
5. Ứng dụng thực tiễn của van chặn lửa cầu chì EI 120 trong xây dựng
Chung cư & Tòa Nhà Cao Tầng
Van chặn lửa cầu chì EI 120 được lắp tại các vị trí xuyên tường, xuyên sàn hoặc trục kỹ thuật nhằm ngăn cháy lan giữa các tầng khi xảy ra sự cố hỏa hoạn. Thiết bị giúp hạn chế khói độc phát tán qua hệ thống HVAC và tăng độ an toàn cho cư dân trong quá trình thoát hiểm.
Nhà Xưởng & Khu Công Nghiệp
Trong các nhà máy sản xuất, kho hàng hoặc xưởng công nghiệp, van chặn lửa cầu chì EI 120 giúp kiểm soát nguy cơ cháy lan qua hệ thống ống gió. Đây là giải pháp quan trọng để bảo vệ tài sản, máy móc và đảm bảo an toàn cho khu vực sản xuất quy mô lớn.
Tầng Hầm & Bãi Đỗ Xe
Van chặn lửa cầu chì EI 120 thường được tích hợp trong hệ thống hút khói tầng hầm nhằm ngăn khói và nhiệt lan sang khu vực thoát hiểm. Thiết bị hỗ trợ duy trì hiệu quả thông gió và tăng khả năng cứu hộ khi có cháy xảy ra.
Trung Tâm Thương Mại & Siêu Thị
Các công trình tập trung đông người như trung tâm thương mại yêu cầu hệ thống PCCC nghiêm ngặt. Van chặn lửa cầu chì EI 120 giúp kiểm soát đám cháy trong hệ thống thông gió và giảm thiểu ảnh hưởng đến hoạt động vận hành của toàn bộ tòa nhà.
Bệnh Viện & Khách Sạn
Đối với bệnh viện và khách sạn, việc hạn chế khói lan qua đường ống gió là yếu tố rất quan trọng. Van chặn lửa cầu chì EI 120 giúp bảo vệ khu vực đông người, duy trì môi trường an toàn và hỗ trợ công tác sơ tán khi có sự cố.
Hệ Thống Hút Khói & Tăng Áp Cầu Thang
Van chặn lửa cầu chì EI 120 được sử dụng trong các hệ thống hút khói và tăng áp nhằm đảm bảo áp suất ổn định cho lối thoát hiểm. Thiết bị giúp ngăn lửa và khói lan sang khu vực cầu thang thoát nạn.
Công Trình Yêu Cầu Tiêu Chuẩn PCCC Cao
Van chặn lửa cầu chì EI 120 là thiết bị quan trọng giúp công trình đáp ứng tiêu chuẩn nghiệm thu PCCC hiện hành. Với khả năng chịu lửa và cách nhiệt lên đến 120 phút, sản phẩm được ưu tiên sử dụng trong các dự án có yêu cầu an toàn cháy nổ nghiêm ngặt.

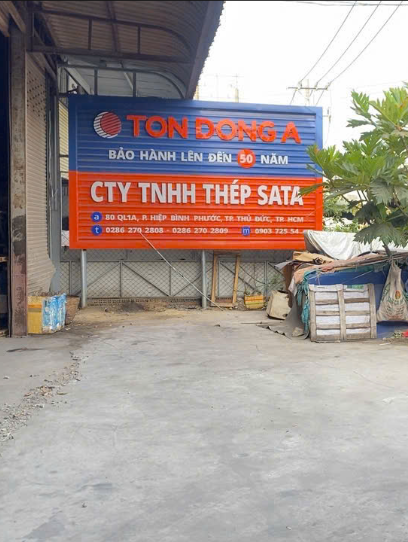

6. Sắt Thép SATA – Đơn vị cung cấp van chặn lửa cầu chì EI 120 chất lượng, giá tốt nhất trên thì trường
Bên cạnh dòng sản phẩm sắt thép xây dựng, thép hộp và thép hình chất lượng cao, Sắt Thép SATA tự hào là đơn vị phân phối các giải pháp vật tư cơ điện, ống gió và van chặn lửa đạt các tiêu chuẩn kiểm định khắt khe nhất.
Vì sao nên lựa chọn Sắt Thép SATA?
- Sản phẩm đạt tiêu chuẩn EI30 – EI120: SATA cung cấp đa dạng dòng van chặn lửa đạt tiêu chuẩn EI30 đến EI120, đáp ứng yêu cầu kỹ thuật cho nhiều loại công trình dân dụng và công nghiệp.
- Hỗ trợ tư vấn kỹ thuật tận nơi: Đội ngũ kỹ thuật của SATA luôn sẵn sàng hỗ trợ khảo sát, tư vấn lựa chọn kích thước và chủng loại van phù hợp với từng hệ thống HVAC thực tế.
- Báo giá nhanh chóng, minh bạch: SATA cung cấp báo giá rõ ràng theo từng kích thước, tiêu chuẩn EI và loại van FD/MFD cụ thể. Khách hàng dễ dàng kiểm soát ngân sách và lựa chọn giải pháp phù hợp với nhu cầu sử dụng.
- Hỗ trợ vận chuyển toàn quốc: SATA hỗ trợ giao hàng nhanh trên toàn quốc, đáp ứng tiến độ cho các công trình từ dân dụng đến công nghiệp. Hàng hóa được đóng gói cẩn thận nhằm đảm bảo chất lượng trong quá trình vận chuyển.
Quý khách hàng cần nhận báo giá chi tiết van chặn lửa cầu chì EI 120 theo khối lượng bản vẽ, hoặc cần tư vấn sâu hơn về hồ sơ kiểm định PCCC, hãy liên hệ ngay với SATA để nhận được chính sách giá ưu đãi và sự hỗ trợ kỹ thuật nhanh chóng nhất!
