Miệng gió kiểu sọt trứng là sản phẩm được sử dụng phổ biến trong nhiều công trình nhờ khả năng lưu thông không khí tốt và thiết kế phù hợp với nhiều không gian khác nhau. Với ưu điểm dễ lắp đặt, độ bền ổn định và ứng dụng linh hoạt, sản phẩm đáp ứng hiệu quả nhu cầu sử dụng trong hệ thống điều hòa và thông gió hiện nay. Thép SATA cung cấp nội dung tham khảo dưới đây nhằm hỗ trợ khách hàng dễ dàng tìm hiểu thêm về sản phẩm.
1. Tìm Hiểu Miệng Gió Kiểu Sọt Trứng Trong Hệ Thống HVAC
Trong hệ thống HVAC hiện đại, miệng gió kiểu sọt trứng là thiết bị được sử dụng phổ biến trong các hạng mục hồi gió và thông gió nhờ khả năng lưu thông không khí lớn, độ thoáng cao và thiết kế thẩm mỹ. Với cấu trúc dạng lưới ô vuông đan xen giống hình sọt trứng, sản phẩm giúp tối ưu hiệu quả hồi gió và hỗ trợ vận hành ổn định cho hệ thống điều hòa không khí.
Miệng Gió Kiểu Sọt Trứng Là Gì?

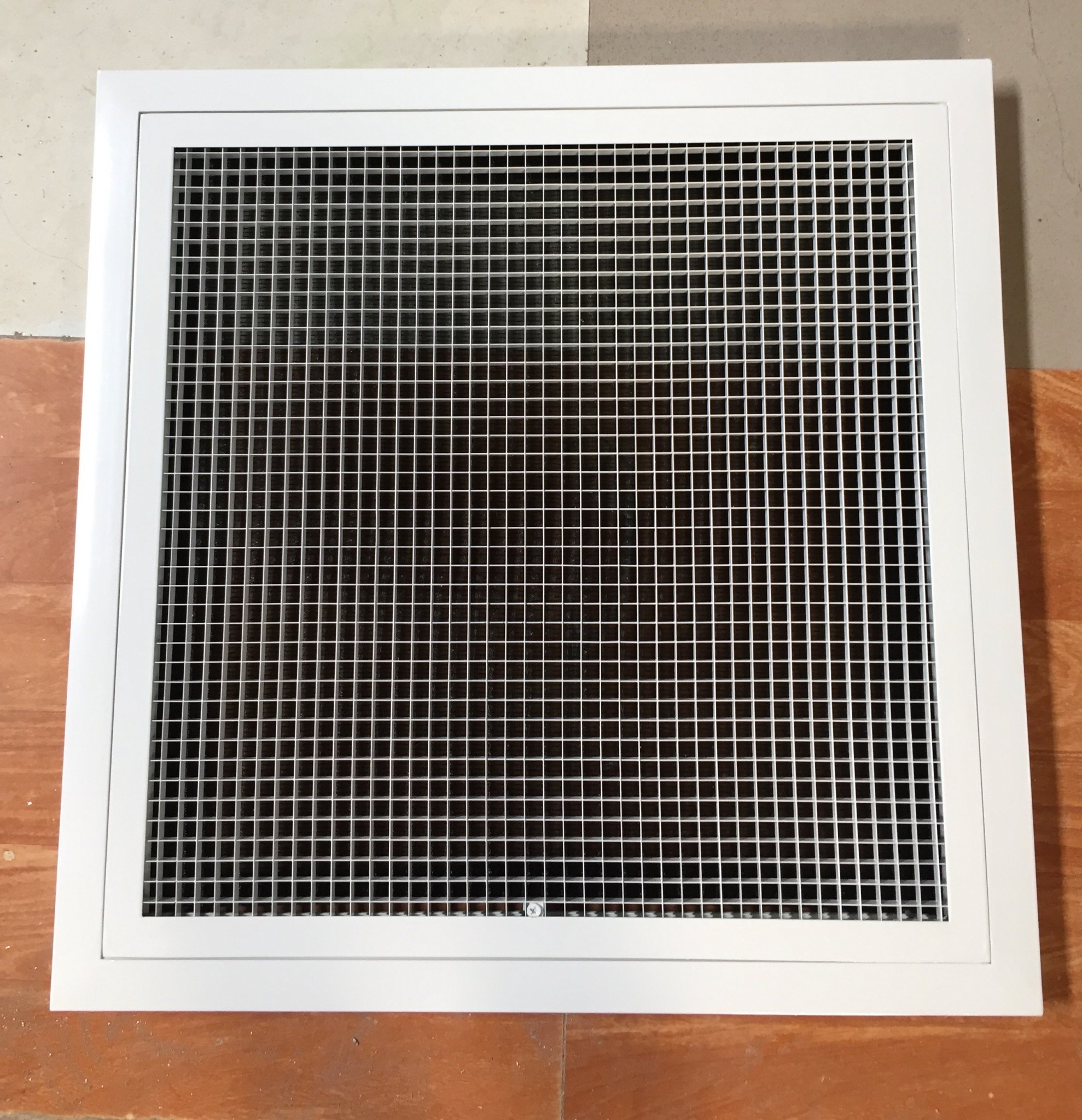

Miệng gió kiểu sọt trứng (Egg Crate Air Grille) là loại cửa gió có cấu tạo dạng lưới ô vuông hoặc ô chữ nhật liên kết đều nhau theo dạng tổ hợp hình học.
Sản phẩm thường được sử dụng cho:
- Hệ thống hồi gió
- Hệ thống thông gió
- Cửa hút khí
- Hệ thống HVAC trung tâm
Chức Năng Hoạt Động Trong Hệ Thống HVAC
Khác với miệng gió khuếch tán hay miệng gió nan bầu dục thường dùng để cấp gió (Supply Air), Miệng Gió Kiểu Sọt Trứng được thiết kế chuyên biệt cho nhiệm vụ hút gió hồi hoặc hút khí thải.
- Thiết kế lưới vuông cung cấp diện tích hữu dụng (Free Area) cực kỳ lớn, thường đạt mức từ 85% đến 90% tổng diện tích bề mặt.
- Đặc tính này cho phép một khối lượng không khí khổng lồ đi qua miệng gió một cách dễ dàng, giúp hệ thống hút không khí cũ trong phòng về thiết bị xử lý không khí (AHU/FCU) nhanh chóng mà không gặp phải lực cản khí động học lớn.
Ưu Điểm Kỹ Thuật Nổi Bật
- Tổn thất áp suất thấp (Low Pressure Drop): Nhờ tỷ lệ diện tích trống cao, luồng khí đi qua Miệng Gió Kiểu Sọt Trứng ít bị ma sát cản trở. Điều này giúp giảm thiểu tổn thất áp suất tĩnh, làm giảm tải làm việc cho quạt hút và tiết kiệm năng lượng điện cho toàn hệ thống HVAC.
- Kiểm soát tiếng ồn hiệu quả: Thiết kế thông thoáng giúp không khí lưu thông mượt mà, triệt tiêu tiếng rít hay tiếng ồn khí động học phát sinh do gió va đập vào nan gió, đặc biệt phù hợp cho các không gian cần sự yên tĩnh.
- Trọng lượng nhẹ, dễ bảo trì: Vật liệu nhôm nhẹ giúp quá trình lắp đặt lên trần thạch cao hoặc trần thả dễ dàng hơn. Lõi sọt trứng (ở một số mẫu thiết kế) có thể tháo rời bằng bản lề hoặc lẫy cài, giúp việc vệ sinh, thay thế phin lọc bụi bên trong (nếu có) diễn ra nhanh chóng.
2. Cấu Tạo Và Thông Số Kỹ Thuật Miệng Gió Kiểu Sọt Trứng
Miệng Gió Kiểu Sọt Trứng (Egg Crate Grille) được cấu thành từ các vật liệu nhôm định hình cao cấp, thiết kế đặc biệt nhằm tối đa hóa diện tích lưu thông không khí. Dưới đây là chi tiết về cấu tạo và bảng thông số kỹ thuật tiêu chuẩn của thiết bị này.

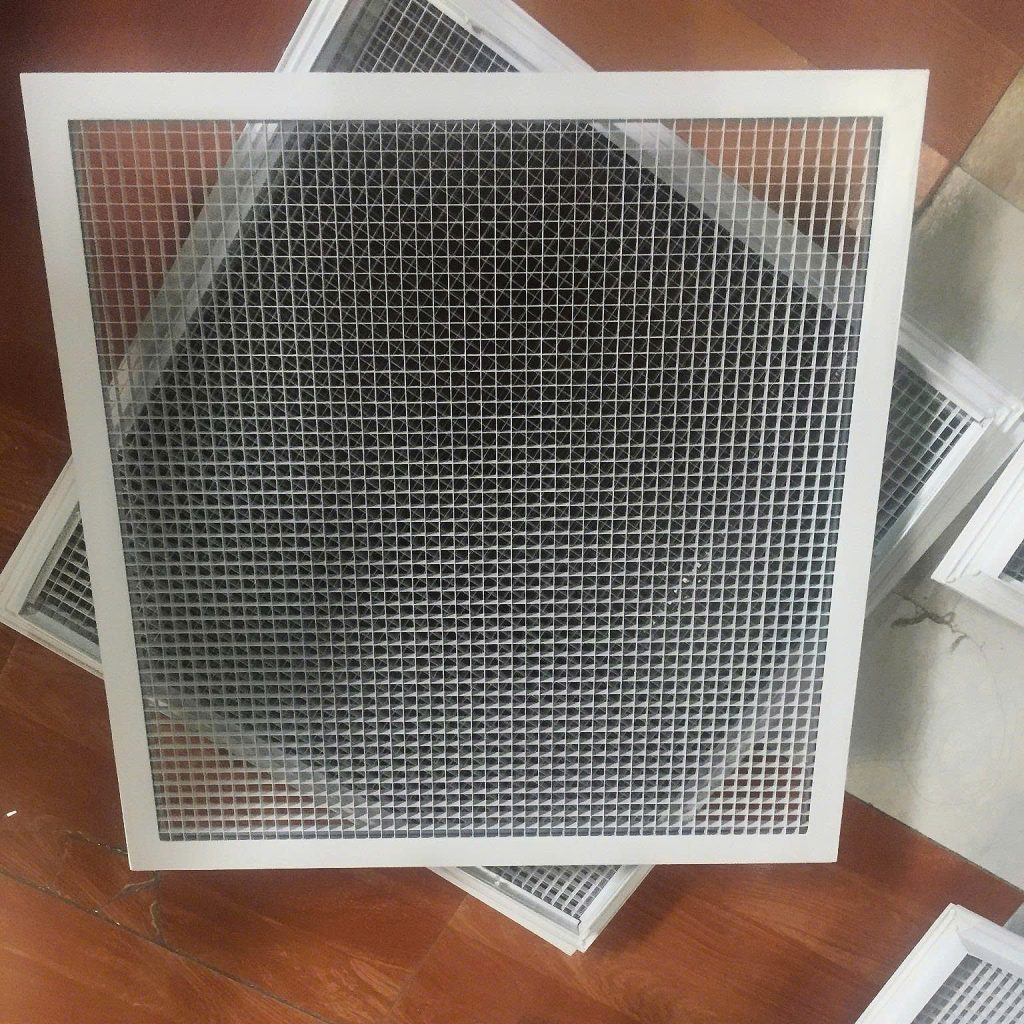

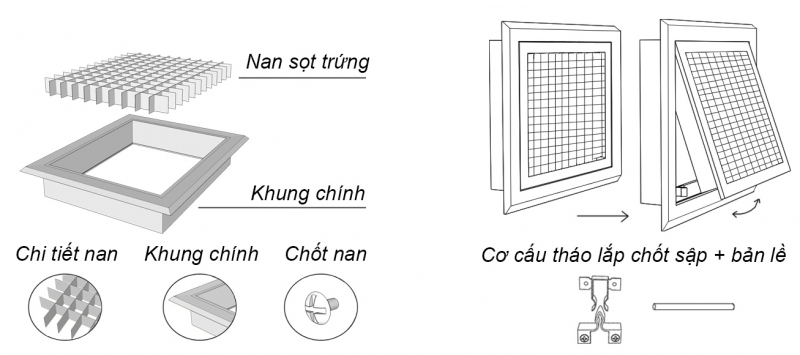

Cấu Tạo Chi Tiết Miệng Gió Kiểu Sọt Trứng
Cấu trúc của Miệng Gió Kiểu Sọt Trứng khá đơn giản nhưng đòi hỏi sự chính xác cao trong quá trình gia công cơ khí, bao gồm 3 bộ phận chính:
- Khung viền (Frame): Được chế tạo từ nhôm định hình (Extruded Aluminum) có độ cứng cao để định hình và chịu lực cho toàn bộ miệng gió. Phần viền thường được thiết kế theo dạng vát mép (viền chéo) hoặc viền vuông, có các gờ nẹp để dễ dàng lắp đặt phẳng với bề mặt trần thạch cao.
- Lõi lưới sọt trứng (Core): Là hệ thống các nan nhôm lá siêu mỏng được đan chéo góc 90 độ với nhau, tạo thành các ô vuông nhỏ liên tiếp. Cấu trúc lõi lưới caro này vừa giữ được độ cứng cáp, vừa tạo ra không gian trống tối đa để gió xuyên qua.
- Lớp sơn phủ bề mặt (Coating): Toàn bộ khung và lõi đều được xử lý bề mặt và phủ sơn tĩnh điện (Powder Coating). Quá trình này giúp miệng gió chống lại hiện tượng oxy hóa, không bị ăn mòn trong môi trường có độ ẩm cao, đồng thời đảm bảo tính thẩm mỹ đồng nhất cho công trình.
Bảng Thông Số Kỹ Thuật Tiêu Chuẩn
Trong các dự án thi công hệ thống HVAC, Miệng Gió Kiểu Sọt Trứng phải đáp ứng các tiêu chuẩn sản xuất nghiêm ngặt để nghiệm thu. Dưới đây là các thông số cơ bản:
| Hạng Mục Kỹ Thuật | Thông Số Tiêu Chuẩn |
| Vật liệu chế tạo | Nhôm định hình cao cấp (Extruded Aluminum) |
| Độ dày khung viền | 1.0 mm – 1.2 mm |
| Độ dày nan lưới (lõi) | 0.3 mm – 0.5 mm |
| Kích thước ô lưới sọt trứng | 12.7mm x 12.7mm hoặc 15mm x 15mm |
| Diện tích hữu dụng (Free Area) | Đạt từ 85% – 90% (Tối ưu lưu lượng hút gió) |
| Công nghệ xử lý bề mặt | Sơn tĩnh điện (Powder Coating) |
| Màu sắc tiêu chuẩn | Trắng sữa (RAL 9010 / RAL 9016) hoặc theo yêu cầu |
| Kích thước sản xuất | Gia công linh hoạt theo bản vẽ (Phổ biến: 600×600, 300×300, 400×400…) |
Các Phụ Kiện Tích Hợp Đi Kèm
Để tối ưu hóa hiệu suất hoạt động và kiểm soát luồng khí, miệng gió sọt trứng thường được kết hợp gia công lắp đặt cùng các phụ kiện hệ thống gió sau:
- Van điều chỉnh lưu lượng (OBD – Opposed Blade Damper): Lắp đặt ngay phía sau lõi lưới, giúp kỹ sư điều chỉnh tăng/giảm lưu lượng gió hồi bằng thao tác xoay vít đơn giản.
- Hộp gió (Plenum Box): Là hộp gom gió kết nối trực tiếp miệng sọt trứng với ống gió mềm. Hộp gió thường được dán thêm lớp bảo ôn cách nhiệt (PE hoặc mút xốp) để chống đọng sương.
- Lưới lọc bụi (Filter): Đối với các khu vực cần hút gió hồi sạch, một lớp lưới lọc nilon hoặc phin lọc G4 sẽ được kẹp giữa miệng gió và hộp gió để giữ lại bụi thô trước khi đưa luồng khí về máy lạnh trung tâm.
3. Các Dòng Miệng Gió Kiểu Sọt Trứng Phổ Biến Trong Hệ Thống HVAC
Trong thi công hệ thống HVAC, Miệng Gió Kiểu Sọt Trứng được thiết kế và biến tấu thành nhiều phiên bản khác nhau nhằm đáp ứng chuyên biệt cho từng vị trí lắp đặt, công năng luân chuyển khí và yêu cầu bảo trì. Dựa trên thông số kỹ thuật và phụ kiện tích hợp, sản phẩm này được chia thành các phân loại phổ biến sau:
① Phân Loại Theo Cơ Cấu Lõi Lưới
- Lõi cố định (Fixed Core): Khung viền và lõi lưới được gắn liền khối. Sản phẩm có kết cấu chắc chắn, chi phí thấp, phù hợp cho các vị trí hút khí thải thông thường, ít yêu cầu vệ sinh định kỳ (như hành lang, nhà vệ sinh).
- Lõi tháo rời (Removable/Hinged Core): Lõi nhôm liên kết với khung bằng lẫy cài hoặc bản lề. Đây là thiết kế được ưa chuộng nhất nhờ khả năng đóng/mở dễ dàng, giúp việc vệ sinh, bảo dưỡng ống gió diễn ra nhanh chóng mà không cần tháo toàn bộ khung ra khỏi trần.
② Phân Loại Theo Phụ Kiện Tích Hợp

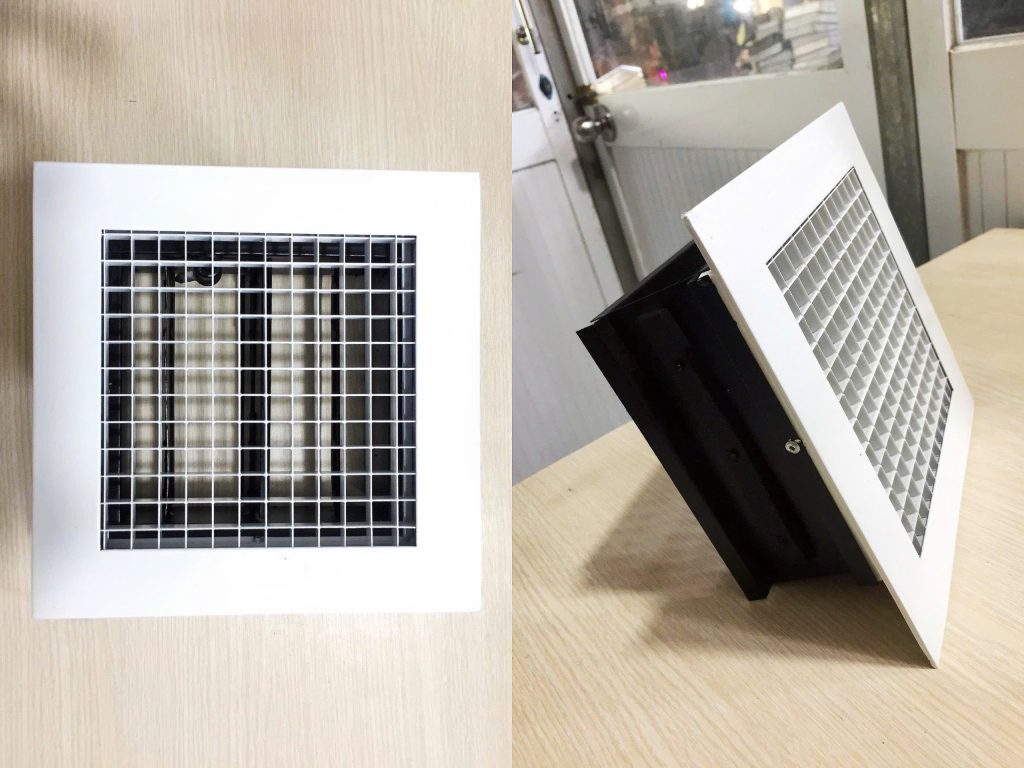

- Kèm van OBD (Egg Crate with Damper): Mặt sau tích hợp thêm van điều chỉnh lưu lượng lá gió đối xứng (OBD). Kỹ thuật viên có thể dễ dàng tăng hoặc giảm lưu lượng gió hút độc lập tại từng điểm bằng trục vít vặn.

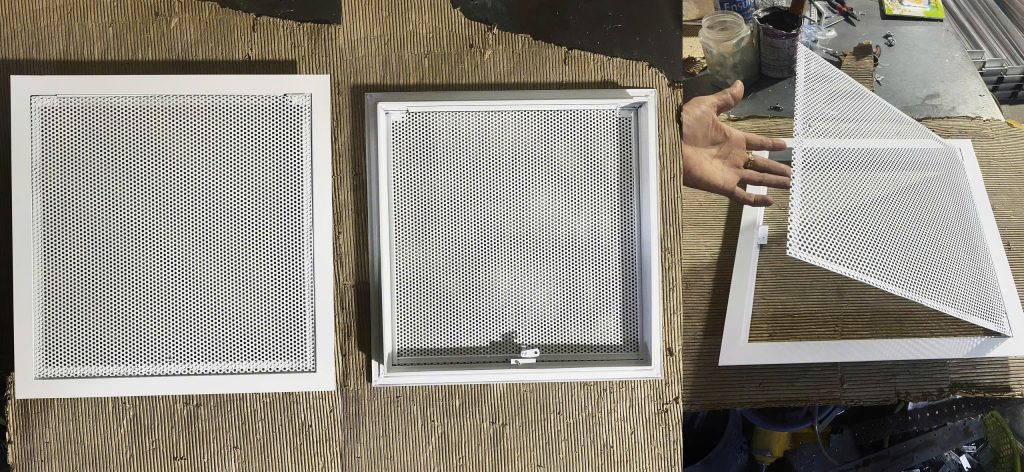

- Kèm màng lọc bụi (Filter Grille): Được trang bị thêm thanh kẹp và màng lọc (lưới nilon hoặc phin G4) ngay sau mặt nan. Đây là dòng sản phẩm bắt buộc cho các cửa hút gió hồi về máy lạnh trung tâm (AHU/FCU), giúp ngăn bụi làm tắc nghẽn dàn tản nhiệt.
③ Phân Loại Theo Quy Cách Lắp Đặt
- Chuẩn trần thả (T-bar Ceiling Grille): Sản xuất theo kích thước phủ bì tiêu chuẩn (thường là 600x600mm) để đặt vừa khít vào hệ khung xương trần thạch cao nổi. Mang lại tính thẩm mỹ đồng bộ và tốc độ thi công cực nhanh.
- Quy cách tùy chỉnh (Customized Size): Gia công linh hoạt theo mọi kích thước bản vẽ (300×300, 400×200…). Phần khung thường được chấn vát mép, chuyên ứng dụng cho hệ trần thạch cao chìm hoặc lắp đặt trên vách đứng
4. Ứng Dụng Miệng Gió Kiểu Sọt Trứng Trong Nhà Xưởng Và Văn Phòng
Ứng dụng miệng gió kiểu sọt trứng trong nhà xưởng và văn phòng ngày càng phổ biến nhờ khả năng lưu thông không khí hiệu quả, thiết kế bền đẹp và phù hợp với nhiều hệ thống HVAC hiện nay. Thép SATA cung cấp thông tin tham khảo dưới đây cho khách hàng.
☑ Ứng Dụng Trong Nhà Xưởng
Miệng Gió Kiểu Sọt Trứng được sử dụng rộng rãi trong hệ thống hồi gió và thông gió nhà xưởng công nghiệp nhằm duy trì môi trường làm việc thông thoáng và ổn định nhiệt độ.
- Sản phẩm thường lắp đặt tại trần kỹ thuật, hệ thống ống gió, phòng máy, khu sản xuất và khu vực hút khí nóng trong nhà xưởng.
- Nhờ khả năng lưu thông không khí lớn và giảm cản gió hiệu quả, miệng gió giúp tăng hiệu suất vận hành hệ thống HVAC và tiết kiệm năng lượng.
- Các nhà máy cơ khí, điện tử, thực phẩm, kho vận và khu công nghiệp hiện nay đều sử dụng miệng gió sọt trứng trong hệ thống thông gió trung tâm.

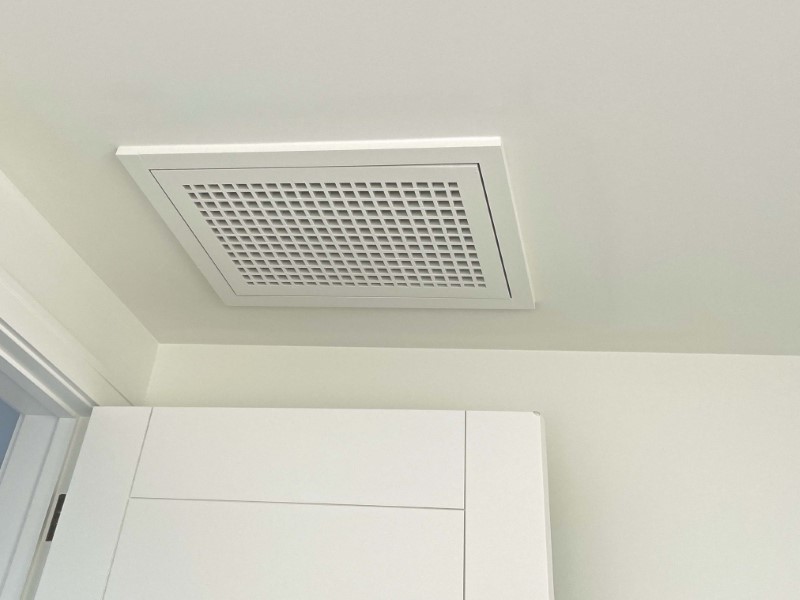

☑ Ứng Dụng Trong Văn Phòng Và Tòa Nhà
Trong các tòa nhà văn phòng, Miệng Gió Kiểu Sọt Trứng thường được sử dụng cho hệ thống hồi gió điều hòa trung tâm nhằm duy trì nhiệt độ ổn định và tăng hiệu quả lưu thông không khí.
- Sản phẩm phù hợp lắp đặt tại trần thạch cao, phòng họp, hành lang, sảnh lễ tân và các khu vực làm việc có yêu cầu thẩm mỹ cao.
- Thiết kế hiện đại, gọn gàng và độ bền cao giúp miệng gió sọt trứng trở thành lựa chọn phổ biến trong trung tâm thương mại, khách sạn và cao ốc văn phòng hiện nay.
- Ngoài ra, một số dòng sản phẩm còn tích hợp lưới lọc bụi và van OBD giúp kiểm soát lưu lượng khí hiệu quả hơn trong phòng sạch và khu kỹ thuật HVAC.
5. Báo Giá Miệng Gió Kiểu Sọt Trứng Tham Khảo – Giá Tốt Hôm Nay
Dưới đây là bảng báo giá chi tiết và cụ thể cho từng quy cách miệng gió kiểu sọt trứng (Egg Crate Grille).
Lưu ý: Báo giá dưới đây áp dụng cho tiêu chuẩn vật liệu nhôm định hình dày 1.0mm, sơn tĩnh điện màu trắng sữa (RAL 9010), chưa bao gồm 8% thuế VAT và chi phí vận chuyển.
Bảng Giá Miệng Gió Kiểu Sọt Trứng Theo Từng Quy Cách
Đơn Giá Miệng Gió Tiêu Chuẩn (Chưa Bào Gồm Phụ Kiện)
| Kích Thước Phủ Bì (mm) | Miệng Gió Sọt Trứng Lõi Cố Định (VNĐ/Cái) | Miệng Gió Sọt Trứng Lõi Tháo Rời (VNĐ/Cái) |
| 300 x 300 | 165.000 | 205.000 |
| 400 x 400 | 215.000 | 265.000 |
| 500 x 500 | 295.000 | 355.000 |
| 600 x 600 | 385.000 | 485.000 |
| 800 x 400 | 415.000 | 515.000 |
| 1000 x 200 | 450.000 | 545.000 |
| 1200 x 600 | 715.000 | 895.000 |
Đơn Giá Phụ Kiện Đi Kèm (Tính Cộng Thêm Theo Kích Thước)
Khi yêu cầu tích hợp thêm phụ kiện vào mặt sau của miệng gió, đơn giá gia công phụ kiện cụ thể như sau:
| Kích Thước Phủ Bì (mm) | Tích Hợp Van Điều Chỉnh Lưu Lượng OBD (VNĐ/Cái) | Tích Hợp Màng Lọc Bụi Nilon/G4 (VNĐ/Cái) |
| 300 x 300 | 180.000 | 50.000 |
| 400 x 400 | 220.000 | 65.000 |
| 500 x 500 | 260.000 | 85.000 |
| 600 x 600 | 310.000 | 110.000 |
| 800 x 400 | 340.000 | 120.000 |
| 1000 x 200 | 370.000 | 130.000 |
| 1200 x 600 | 450.000 | 150.000 |
Ghi chú dành cho nhà thầu:
- Hộp gió (Plenum Box): Gia công bằng tôn mạ kẽm Hoa Sen dày 0.58mm, bọc bảo ôn PE dày 10mm có đơn giá cố định 260.000 VNĐ/m² (tính theo diện tích tôn thực tế dập hộp).
- Chiết khấu dự án: Đối với các đơn hàng trên 50 cái, hệ thống xưởng gia công sẽ áp dụng mức chiết khấu trực tiếp 12% trên tổng giá trị đơn hàng. Đơn hàng trên 100 cái được hỗ trợ 100% chi phí vận chuyển nội thành.
6. Top 3 Tiêu Chí Cốt Lõi Khi Chọn Mua Miệng Gió Kiểu Sọt Trứng
Để đảm bảo hiệu suất thông gió, độ bền và tối ưu chi phí bảo trì, khách hàng cần bám sát 3 tiêu chí sau khi đặt Miệng Gió Kiểu Sọt Trứng
☑ Chọn Quy Cách Theo Loại Trần Kiến Trúc:
- Trần thả (T-bar): Chọn mua kích thước phủ bì tiêu chuẩn (phổ biến là 600x600mm) để đặt vừa khít vào khung xương nổi, thi công nhanh và thẩm mỹ đồng bộ.
- Trần thạch cao chìm / Vách đứng: Đặt gia công theo kích thước lọt lòng (lỗ khoét thực tế). Yêu cầu làm viền chấn vát mép để che kín hoàn toàn khuyết điểm của vết cắt lỗ trần.
☑ Chọn Cấu Tạo Lõi Và Phụ Kiện Tích Hợp:
- Lõi cố định hay tháo rời: Đối với hệ hút khí thải hành lang/WC, có thể dùng lõi cố định. Riêng cửa hút gió hồi về máy lạnh trung tâm, bắt buộc chọn loại lõi tháo rời (có bản lề) để kỹ thuật viên dễ dàng mở ra vệ sinh.
- Phụ kiện bắt buộc: Cần tích hợp thêm màng lọc bụi để bảo vệ dàn tản nhiệt máy lạnh. Nếu khu vực cần chỉnh gió to/nhỏ độc lập, đặt gia công thêm van gạt lưu lượng (OBD) phía sau.
☑ Kiểm Tra Chất Lượng Nhôm Và Lớp Sơn:
- Độ dày vật liệu: Khung và nan sọt trứng phải làm từ nhôm định hình dày 1.0mm – 1.2mm. Tránh mua nhôm quá mỏng vì sẽ bị cong vênh, kẹt lẫy khi tháo lắp màng lọc.
- Xử lý bề mặt: Bắt buộc phải được sơn tĩnh điện (thường là trắng sữa RAL 9010) để chống ố vàng, chống bám bụi và không bị oxy hóa dưới hơi ẩm của luồng gió lạnh.
