Miệng gió nan lá sách hiện là dòng thiết bị thông gió được nhiều khách hàng và đơn vị thi công quan tâm khi tìm kiếm giải pháp lưu thông không khí hiệu quả cho nhà xưởng, văn phòng, trung tâm thương mại và công trình dân dụng hiện đại. Với nhiều ưu điểm về thiết kế, độ bền và khả năng ứng dụng linh hoạt, sản phẩm ngày càng được sử dụng phổ biến trên thị trường hiện nay. Thép SATA cung cấp thông tin tham khảo dưới đây nhằm hỗ trợ khách hàng dễ dàng tìm hiểu và lựa chọn sản phẩm phù hợp cho công trình thực tế.
1. Miệng Gió Nan Lá Sách Là Gì? Giới Thiệu Các Loại Miệng Gió Nan Lá Sách Phổ Biến
Trong hệ thống điều hòa không khí và thông gió của các tòa nhà, chung cư hay nhà xưởng, miệng gió nan lá sách là một cấu phần cực kỳ quen thuộc. Chúng ta có thể dễ dàng bắt gặp chúng trên các bức tường, trần nhà hoặc các vách hầm gửi xe. Dưới đây là tổng quan chi tiết về khái niệm và các loại miệng gió nan lá sách phổ biến nhất hiện nay.
Miệng Gió Nan Lá Sách Là Gì?
Miệng gió nan lá sách (tiếng Anh thường gọi là Louver Air Grille) là loại miệng gió có thiết kế các thanh nan (lá gió) xếp chéo và nghiêng một góc cố định, xếp chồng lên nhau giống như hình dáng của các lá sách hoặc rèm cửa chớp sổ.
Nhờ khả năng ứng dụng linh hoạt, độ bền cao và dễ thi công, miệng gió nan lá sách hiện được sử dụng rộng rãi trong nhà xưởng, trung tâm thương mại, văn phòng, khách sạn, bệnh viện và các hệ thống HVAC công nghiệp.
Các Loại Miệng Gió Nan Lá Sách Phổ Biến
Dựa vào vị trí lắp đặt, chức năng và hình dáng, miệng gió nan lá sách được chia thành các dòng sản phẩm chính sau:

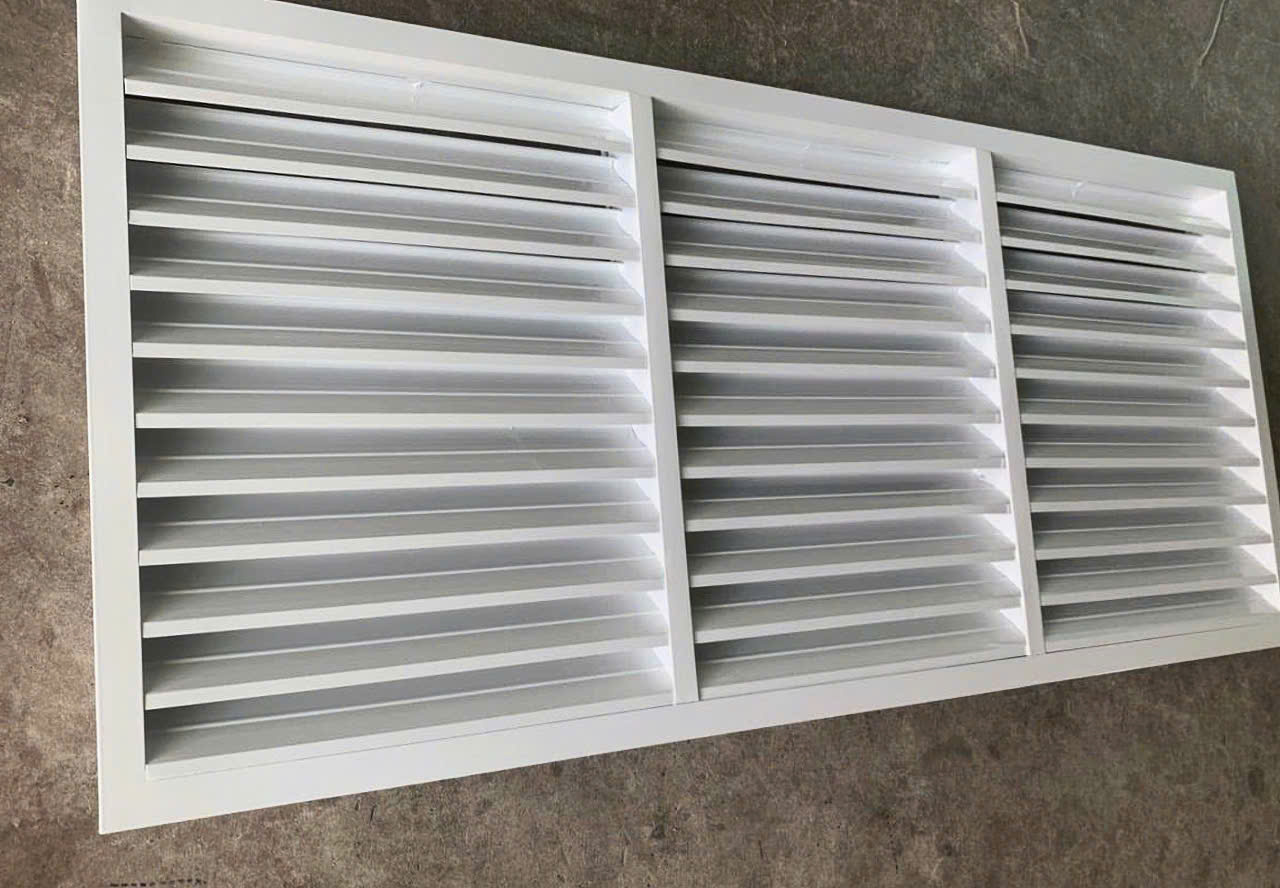

① Miệng gió nan lá sách ngoài trời (Weather Louver – WL)
Đây là loại miệng gió chuyên dụng để lắp đặt trên các vách tường ngoài trời của tòa nhà nhằm mục đích lấy gió tươi (Fresh Air) hoặc thải gió bẩn (Exhaust Air).
- Đặc điểm đặc biệt: Các nan lá sách được thiết kế bản dày, có biên dạng cong lượn đặc biệt để cản nước mưa. Dù mưa lớn hay gió tạt, nước cũng không thể lọt vào bên trong đường ống gió.
- Phụ kiện đi kèm: Thường được tích hợp thêm lưới lọc bụi hoặc lưới chống côn trùng bằng inox ở phía sau để ngăn chuột, gián, chim muông bay vào hệ thống.
② Miệng gió nan lá sách một lớp nan (Single Louver Grille)
Loại này có các thanh nan lá sách chạy theo một hướng duy nhất (nằm ngang hoặc nằm dọc).
- Ứng dụng: Thường dùng làm miệng gió hồi (Return Air Grille) hoặc miệng gió thông phòng.
- Ưu điểm: Độ mở lớn, diện tích thông thoáng cao (thường đạt trên 70), giúp lưu lượng không khí lưu thông qua miệng gió rất mượt mà, giảm thiểu tiếng ồn do ma sát khí.
③ Miệng gió nan lá sách bầu dục (Linear Slot Diffuser / Lá sách nan cong)
Các thanh nan thay vì phẳng nghiêng thì được bo tròn hình bầu dục hoặc uốn cong nhẹ mỹ thuật.
- Ứng dụng: Chủ yếu lắp đặt trên trần thạch cao của các không gian cần thẩm mỹ cao như sảnh khách sạn, văn phòng cao cấp, trung tâm thương mại.
- Ưu điểm: Mang lại vẻ đẹp hiện đại, sang trọng, hướng gió thổi được phân tán đều hơn.
④ Miệng gió nan lá sách có khả năng đóng/mở (Louver kèm OBD)
Đây là loại miệng gió nan lá sách thông thường nhưng phía sau được tích hợp thêm một bộ van chỉnh lưu lượng gió (OBD – Opposed Blade Damper).
- Cách hoạt động: Người vận hành có thể dùng gạt tay hoặc tuốc-nơ-vít để xoay các lá van phía sau đóng lại hoặc mở to ra nhằm tăng/giảm lượng gió đi qua.
- Ứng dụng: Dùng ở những vị trí cần điều tiết lưu lượng gió theo mùa hoặc theo nhu cầu sử dụng thực tế (ví dụ: phòng máy, phòng kho).
2. Cấu Tạo Và Thông Số Kỹ Thuật Miệng Gió Nan Lá Sách
Dưới đây là chi tiết các thành phần cấu tạo và bảng thông số kỹ thuật tiêu chuẩn của dòng sản phẩm này.

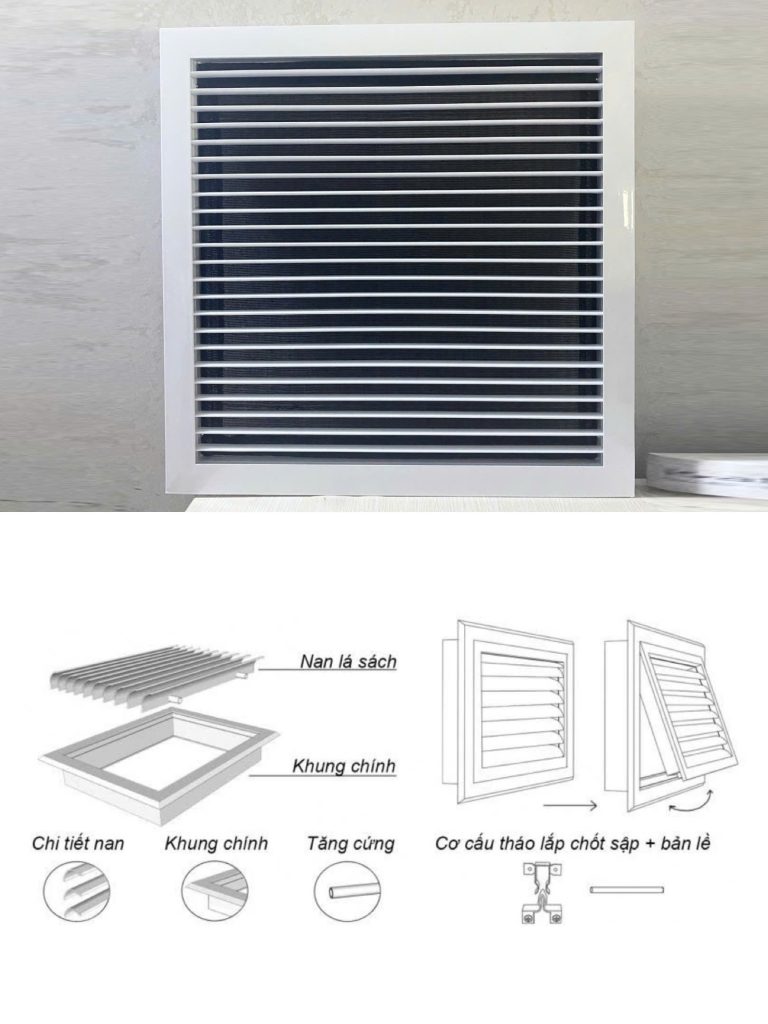

Cấu Tạo Chi Tiết Của Miệng Gió Nan Lá Sách
Một bộ miệng gió nan lá sách tiêu chuẩn thường được cấu thành từ 4 bộ phận chính sau:
- Khung viền (Outer Frame): Được làm từ nhôm định hình dập nguyên khối, có độ dày tiêu chuẩn từ 1.2mm – 2.0mm. Khung viền thường được thiết kế dạng uốn mép (phẳng hoặc vát góc) để ôm sát vào vách tường hoặc mặt sàn, giúp tăng độ cứng vững và tính thẩm mỹ khi lắp đặt.
- Nan lá sách (Louver Blades): Đây là phần cốt lõi của miệng gió. Các thanh nhôm được cắt và xếp song song chéo nghiêng một góc cố định. Khoảng cách giữa các nan được tính toán khoa học để vừa chắn tầm nhìn, chống hắt nước mưa nhưng vẫn đảm bảo diện tích thông thoáng tối đa cho gió đi qua.
- Lưới phụ trợ (Phía sau khung):

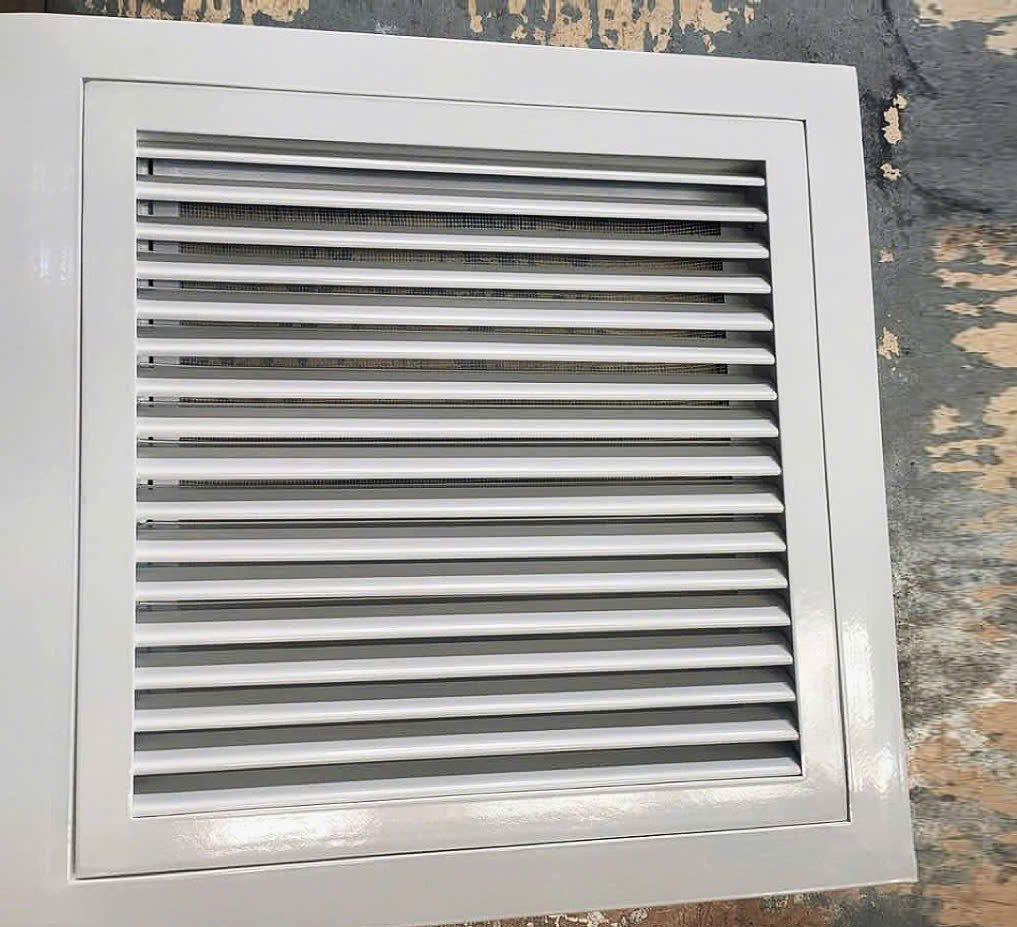

- Lưới chống côn trùng (Insect Screen): Thường là lưới inox hoặc lưới nhôm đan mắt nhỏ, lắp phía sau đối với miệng gió ngoài trời nhằm ngăn chim, chuột, côn trùng thâm nhập vào đường ống.
- Lưới lọc bụi (Filter): Hỗ trợ giữ lại bụi bẩn thô trước khi cấp khí tươi vào phòng.
- Van điều chỉnh OBD (Tùy chọn phụ kiện): Đối với miệng gió lắp trong nhà cần điều tiết lưu lượng khí, phía sau khung sẽ được tích hợp thêm van điều chỉnh cánh gián OBD (Opposed Blade Damper).
Thông Số Kỹ Thuật Tiêu Chuẩn Của Miệng Gió Nan Lá Sách
Các nhà máy sản xuất cửa gió tại Việt Nam hiện nay thường định chuẩn thông số kỹ thuật theo các quy cách sau:
Bảng kích thước thông dụng (Kích thước cổ – W x H)
| STT | Kích thước cổ (W × H) | Kích thước mặt phủ bì (mm) | Lưu lượng gió đề xuất (m³/h) | Vị trí ứng dụng phù hợp |
|---|---|---|---|---|
| 1 | 200 × 200 | 250 × 250 | 150 – 300 | Thông phòng, nhà vệ sinh dân dụng |
| 2 | 400 × 200 | 450 × 250 | 400 – 650 | Hút khí thải, cấp khí tươi căn hộ |
| 3 | 500 × 300 | 550 × 350 | 800 – 1200 | Văn phòng, sảnh chung cư |
| 4 | 600 × 600 | 650 × 650 | 1800 – 2500 | Miệng gió hồi điều hòa trung tâm |
| 5 | 1000 × 500 | 1050 × 550 | 3000 – 4500 | Louver ngoài trời, tầng hầm, trạm điện |
Lưu ý: Ngoài các kích thước tiêu chuẩn trên, nhà xưởng hoàn toàn có thể gia công cắt dập theo kích thước thực tế trên bản vẽ hiện trạng của công trình (ví dụ các đường linear chạy dài nhiều mét).

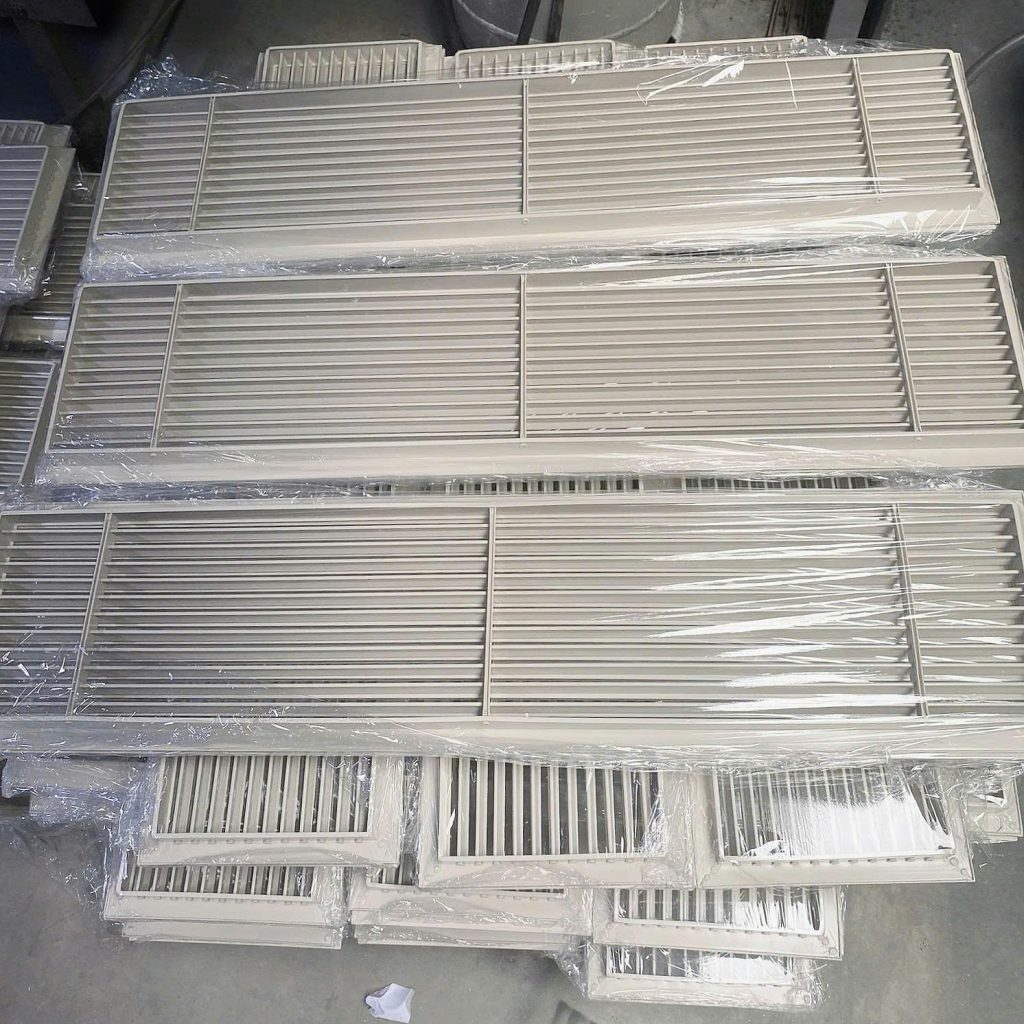

3. Ưu Điểm Nổi Bật Của Miệng Gió Nan Lá Sách
Miệng gió nan lá sách (Louver) là giải pháp cửa gió đa năng được các kỹ sư cơ điện ưu tiên lựa chọn hàng đầu cho các công trình hiện đại nhờ 5 ưu điểm vượt trội sau:
☑ Chống Hắt Nước Mưa Tuyệt Đối
- Các thanh nan được thiết kế độ cong cánh cung và xếp dốc nghiêng $45^\circ$ hướng xuống.
- Khi lắp ngoài trời, hệ nan này đóng vai trò như lá chắn cơ học, cản toàn bộ nước mưa hắt vào hệ thống đường ống tôn bên trong, ngăn ngừa hiện tượng hoen rỉ và chập cháy thiết bị điện.
☑ Thông Thoáng Cao, Giảm Tiếng Ồn Khí Động Học
- Khoảng cách giữa các nan được tính toán khoa học, đảm bảo diện tích thông thoáng thực tế đạt từ $55\% – 70\%$, giúp gió lưu thông mượt mà với tổn thất áp suất nhỏ nhất.
- Biên dạng nan bo tròn giúp cắt luồng khí êm ái, triệt tiêu hoàn toàn tiếng rít hoặc tiếng u u khó chịu khi quạt thông gió vận hành.
☑ Độ Bền Vượt Trội Trước Thời Tiết Khắc Nghiệt
- Được chế tạo từ Nhôm định hình (A6063-T5) cao cấp kết hợp công nghệ Sơn tĩnh điện, miệng gió hoàn toàn không bị rỉ sét, mục nát hay giòn gãy dưới tác động của nắng mưa, sương muối. Lớp sơn bám dính chắc, không bong tróc hay ố vàng theo thời gian.
☑ Thẩm Mỹ Tinh Tế & Dễ Dàng Vệ Sinh
- Kiểu dáng các đường thẳng chạy song song tối giản, dễ dàng đồng bộ với mọi màu sơn tường (trắng, xám, đen…).
- Thiết kế nan dốc hướng xuống giúp bụi bẩn chỉ bám ở mặt ngoài, dễ dàng lau chùi hoặc xịt rửa bảo dưỡng định kỳ mà không cần tháo rời hệ thống.
4. Báo Giá Miệng Gió Nan Lá Sách Mới Nhất Hôm Nay
Giá miệng gió nan lá sách hiện nay phụ thuộc vào nhiều yếu tố như: kích thước, vật liệu sản xuất, độ dày vật liệu, loại nan gió, có tích hợp van OBD hay lưới chống côn trùng hay không. Ngoài ra, giá thành cũng thay đổi theo số lượng đặt hàng và yêu cầu gia công thực tế của từng công trình. Dưới đây là bảng giá tham khảo miệng gió nan lá sách phổ biến trên thị trường hiện nay.
Giá Miệng Gió Nan Lá Sách Tiêu Chuẩn (Louver Nhôm)
(Chất liệu: Nhôm định hình A6063-T5, sơn tĩnh điện màu trắng sứ / xám theo chuẩn mã màu RAL)
| STT | Kích thước cổ (W × H) | Kích thước mặt phủ bì (mm) | Diện tích thông thoáng (m²) | Đơn giá sản phẩm (VNĐ/cái) |
|---|---|---|---|---|
| 1 | 200 × 200 | 250 × 250 | 0.024 | 145.000 |
| 2 | 300 × 300 | 350 × 350 | 0.054 | 210.000 |
| 3 | 400 × 200 | 450 × 250 | 0.048 | 195.000 |
| 4 | 500 × 200 | 550 × 250 | 0.060 | 230.000 |
| 5 | 500 × 300 | 550 × 350 | 0.090 | 290.000 |
| 6 | 600 × 600 | 650 × 650 | 0.216 | 510.000 |
| 7 | 800 × 400 | 850 × 450 | 0.192 | 550.000 |
| 8 | 1000 × 500 | 1050 × 550 | 0.300 | 820.000 |
| 9 | 1200 × 600 | 1250 × 650 | 0.432 | 1.150.000 |
Bảng Giá Phụ Kiện Tích Hợp Kèm Miệng Gió (Tùy Chọn)
Để tối ưu hóa công năng chống côn trùng hoặc điều tiết lưu lượng cho từng vị trí lắp đặt thực tế, quý khách có thể lựa chọn lắp thêm các phụ kiện đi kèm sau:
- Lưới chắn côn trùng (Inox 304): Phụ thu từ 30.000 đ – 90.000 đ/cái (tùy kích thước miệng gió, chuyên dùng cho Louver ngoài trời).
- Lưới lọc bụi thô (Nylon/Nhôm): Phụ thu từ 40.000 đ – 120.000 đ/cái (giúp giữ lại bụi bẩn trước khi đưa khí tươi vào phòng).
- Van điều chỉnh lưu lượng gió (OBD): Đối với các miệng gió đặt trong nhà, nếu cần chỉnh lưu lượng, phía sau sẽ lắp thêm van OBD bằng nhôm. Giá van OBD dao động từ 90.000 đ – 350.000 đ/cái tương ứng theo kích thước cổ cửa gió.
5. Ứng Dụng Miệng Gió Nan Lá Sách Trong Nhà Xưởng Và Tòa Nhà
Miệng gió nan lá sách (Louver) là thiết bị cửa ngõ không thể thiếu trong hệ thống thông gió (HVAC). Nhờ ưu điểm lưu thông gió lớn, chống hắt mưa và che chắn tầm nhìn hoàn hảo, loại miệng gió này được ứng dụng cụ thể cho hai môi trường dưới đây:
① Ứng Dụng Trong Các Tòa Nhà (Chung cư, Văn phòng, TTTM)
Tại các tòa nhà cao tầng, miệng gió lá sách thường dùng loại nhôm định hình sơn tĩnh điện cao cấp để đảm bảo cả kỹ thuật lẫn thẩm mỹ:
- Phòng kỹ thuật & Trạm biến áp: Lắp trực tiếp trên tường ngoài để lấy gió tươi giải nhiệt cho máy phát điện, biến áp, đồng thời ngăn mưa hắt gây chập cháy thiết bị.
- Khu vực logia/ban công chung cư: Làm cửa che lồng cuộn cục nóng điều hòa, giúp dẫn luồng khí nóng thổi thẳng ra ngoài trời và che khuất tầm nhìn từ ngoài vào để đảm bảo mỹ quan.
② Ứng Dụng Trong Các Nhà Xưởng Công Nghiệp
Tại môi trường nhà xưởng, kho bãi, miệng gió thường có kích thước lớn, ưu tiên độ bền bỉ và lưu lượng thông gió cực đại:
- Thông gió tự nhiên mái nhà xưởng: Lắp dọc theo hông mái tôn để đón gió trời, đẩy luồng khí nóng tích tụ trên đỉnh mái ra ngoài mà không tốn điện năng.
- Hệ thống làm mát áp suất âm: Lắp các khung louver lớn trên vách tường đối diện với quạt hút công nghiệp. Khi quạt kéo khí thải ra ngoài, miệng gió lá sách mở đường cho gió tươi tràn vào, giúp hạ nhiệt độ xưởng từ 3°C – 5°C.
- Cửa xả luồng khí thải: Lắp ở mặt ngoài của quạt hút hướng tường. Khi quạt chạy, áp lực gió đẩy các nan lá sách mở ra để xả khí nóng; khi quạt dừng, hệ thống lá sách đóng sập lại để cản gió ngược và nước mưa.

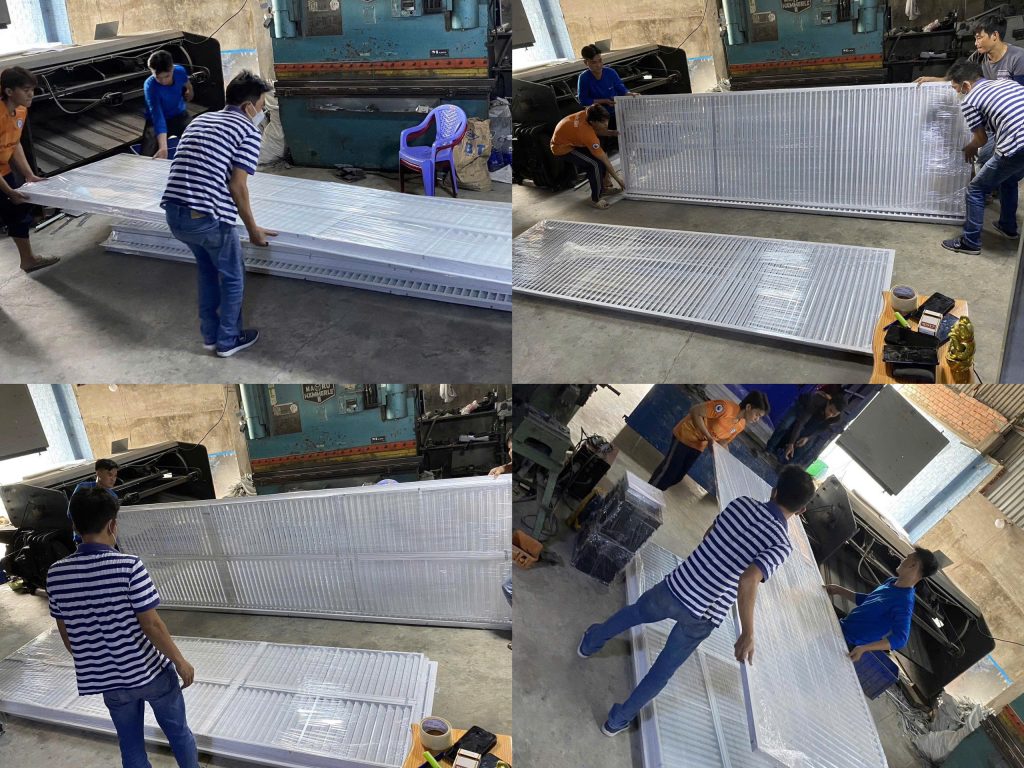

6. Hướng Dẫn Lắp Đặt Miệng Gió Nan Lá Sách Đúng Kỹ Thuật
Bước 1: Lắp ráp phụ kiện thô
- Vệ sinh sạch bụi bẩn, vữa hồ tại ô chờ hoặc miệng ống gió.
- Liên kết trước các phụ kiện như lưới chống côn trùng, lưới lọc bụi hoặc van chỉnh lưu lượng OBD vào mặt sau của khung miệng gió bằng vít hoặc lẫy kẹp.
Bước 2: Ướm thử và Cân bằng
- Đưa miệng gió vào ô chờ. Dùng thước nivo (thước thủy) đặt lên khung viền để cân chỉnh độ thăng bằng theo cả phương ngang và phương dọc.
- Đảm bảo mặt vạt của khung viền áp sát, phẳng đều vào bề mặt tường hoặc cổ ống gió.
Bước 3: Bắn vít cố định
- Lắp vào ống gió/vách tôn: Dùng vít đuôi cá bắn trực tiếp xuyên qua khung viền miệng gió vào vách ống tôn.
- Lắp vào tường gạch/bê tông: Đánh dấu vị trí, nhấc miệng gió ra để khoan mồi và đóng nở nhựa. Đặt miệng gió lại và siết chặt vít cố định.
- Khoảng cách chuẩn: Giữa các điểm bắn vít nên cách nhau 300mm – 400mm để tránh vênh khung.
Bước 4: Bắn keo làm kín (Chống thấm bột)
- Dùng súng bắn keo silicone đi một đường ron đều, liên tục tại điểm tiếp giáp giữa khung viền nhôm và tường bê tông (hoặc cổ ống).
- Bước này giúp triệt tiêu hoàn toàn khe hở để chống thấm nước mưa và giảm rung chấn khi hệ thống thông gió vận hành.
Sai Lầm Nghiêm Trọng Cần Tránh
- Lắp ngược chiều nan: Khiến mưa tạt thẳng vào đường ống làm rỉ sét hệ thống hoặc chập cháy phòng điện.
- Bỏ qua bước bắn keo silicone: Nước mưa sẽ men theo kẽ hở giữa nhôm và tường để ngấm vào trong, gây ẩm mốc vách và trần thạch cao.
- Siết vít quá chặt tại điểm gồ ghề: Làm vặn vẹo khung nhôm, gây xô lệch nan lá và tạo tiếng rít gió u u khó chịu khi quạt chạy.
