Bảng tra thép hình V do đại lý thép SATA cung cấp là tài liệu tham khảo cần thiết, giúp khách hàng dễ dàng đối chiếu thông số kỹ thuật như kích thước, độ dày và trọng lượng theo từng quy cách. Thông tin được trình bày rõ ràng, hỗ trợ quá trình lựa chọn vật liệu nhanh chóng và hiệu quả.
1. Thép Hình V Là Gì? Tổng Quan Về Đặc Tính Và Vai Trò Trong Xây Dựng

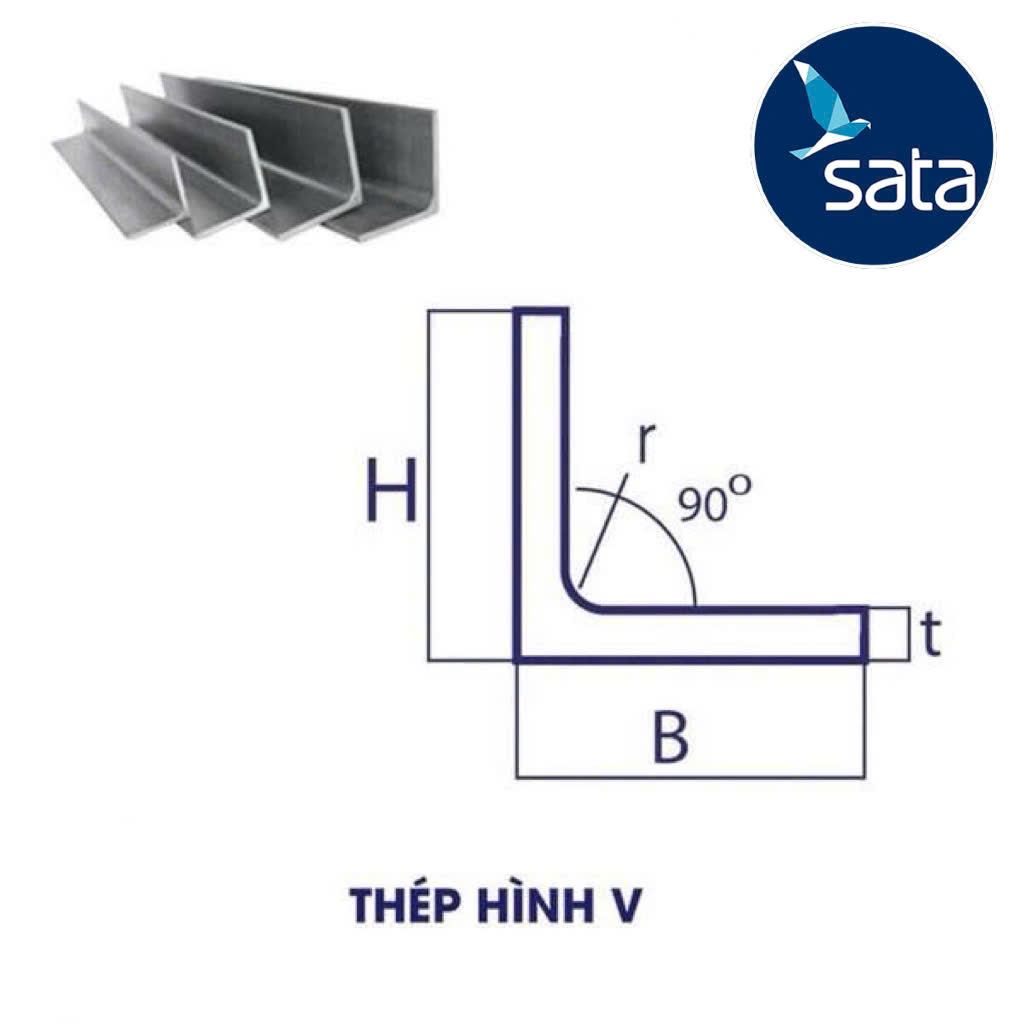

Thép hình V (V-angle steel) là loại thép kết cấu có tiết diện dạng chữ V (góc vuông 90°), được sản xuất bằng phương pháp cán nóng. Với hình dạng đặc trưng và khả năng chịu lực tốt, thép V được sử dụng rộng rãi trong các công trình dân dụng và công nghiệp.
Đặc tính nổi bật của thép hình V
- Khả năng chịu tải vượt trội: Thiết kế góc vuông giúp thép V có khả năng chịu lực theo nhiều phương khác nhau, đặc biệt là các lực nén và lực uốn dọc trục.
- Độ bền và tuổi thọ cao: Hầu hết thép V hiện nay được xử lý bề mặt bằng phương pháp mạ kẽm nhúng nóng hoặc sơn chống rỉ, giúp bảo vệ lớp lõi thép khỏi sự ăn mòn của môi trường và hóa chất.
- Tính linh hoạt trong gia công: Thép V rất dễ cắt, hàn và liên kết bằng bu lông, giúp các đơn vị thi công dễ dàng lắp ráp các hệ kết cấu phức tạp.
- Đa dạng quy cách: Sản phẩm được sản xuất với nhiều kích thước (từ V25 đến V250) và độ dày khác nhau, phù hợp cho cả các công trình dân dụng nhỏ đến các dự án công nghiệp quy mô lớn.
Vai trò của thép hình V trong xây dựng
Thép V được mệnh danh là “xương sống” của nhiều hạng mục kết cấu quan trọng nhờ tính ứng dụng đa năng:
- Làm khung chịu lực: Sử dụng làm cột, dầm, hoặc khung kèo cho các nhà xưởng tiền chế và nhà kho công nghiệp.
- Chế tạo giàn kết cấu: Thép V là thành phần chính để làm các hệ giàn không gian, trụ điện cao thế, tháp ăng-ten truyền thông nhờ khả năng chịu lực gió và tải trọng động tốt.
- Gia cố kết cấu bê tông: Được sử dụng để bọc các góc cột, mép sàn bê tông nhằm chống sứt mẻ và tăng cường khả năng chịu lực cho các vị trí xung yếu.
- Ứng dụng trong phụ trợ: Làm khung cho các hệ thống thang máy, băng chuyền, giá đỡ máy móc hạng nặng trong các nhà máy sản xuất.
- Làm cầu đường: Tham gia vào kết cấu dầm cầu, lan can bảo vệ và các hệ thống thoát nước trên đường cao tốc.

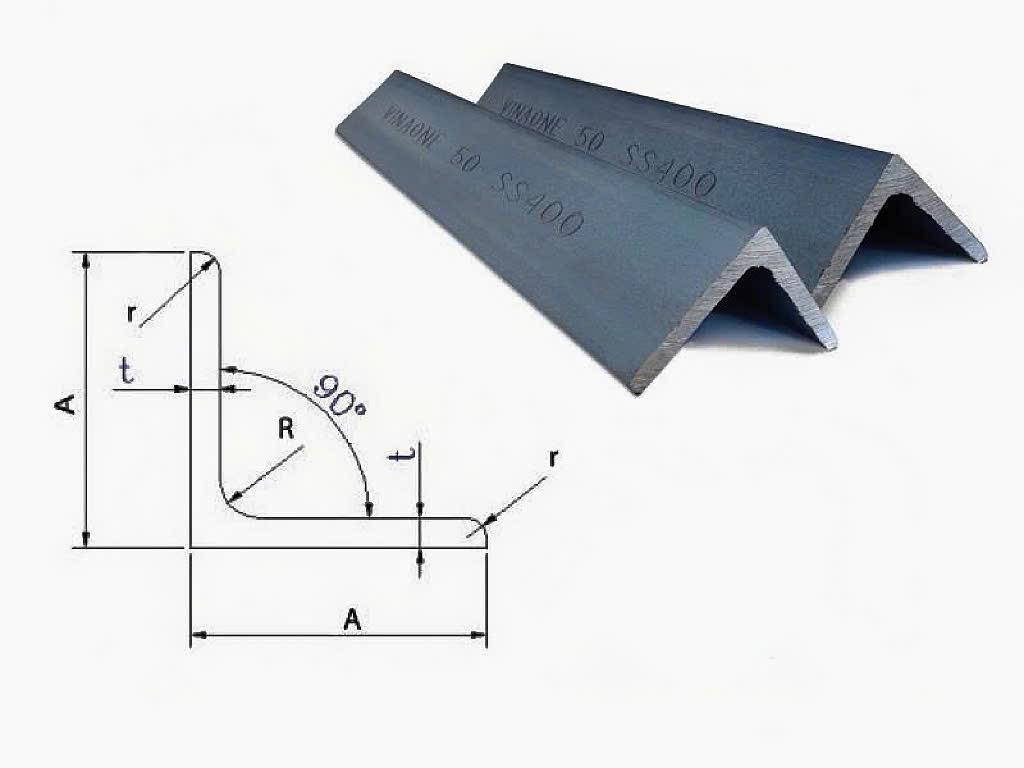

2. Bảng Tra Thép Hình V Chuẩn Nhất – Chi Tiết, Đầy Đủ Thông Tin
Bảng tra thép hình V giúp xác định nhanh kích thước, độ dày, trọng lượng và lựa chọn đúng quy cách phù hợp với thiết kế kết cấu. Dưới đây là bảng tra phổ biến theo tiêu chuẩn thị trường hiện nay.
Bảng Thép hình V Cạnh Đều – Phổ biến nhất
| Quy cách (mm) | Độ dày (mm) | Trọng lượng (kg/m) | Trọng lượng cây 6m (kg) |
|---|---|---|---|
| V20x20 | 3 | 0.89 | 5.34 |
| V25x25 | 3 | 1.12 | 6.72 |
| V25x25 | 4 | 1.46 | 8.76 |
| V30x30 | 3 | 1.36 | 8.16 |
| V40x40 | 4 | 2.42 | 14.52 |
| V50x50 | 5 | 3.77 | 22.62 |
| V50x50 | 6 | 4.43 | 26.58 |
| V60x60 | 6 | 5.42 | 32.52 |
| V63x63 | 6 | 5.72 – 5.79 | 34.32 – 34.74 |
| V65x65 | 6 | 5.91 | 35.46 |
| V70x70 | 7 | 7.38 | 44.28 |
| V75x75 | 6 | 6.85 – 6.94 | 41.10 – 41.64 |
| V75x75 | 7 | 7.98 | 47.88 |
| V80x80 | 8 | 9.66 – 10.73 | 57.96 – 64.38 |
| V90x90 | 8 | 10.90 – 10.95 | 65.40 – 65.70 |
| V100x100 | 8 | 12.20 | 73.20 |
| V100x100 | 10 | 15.10 | 90.60 |
| V120x120 | 10 | 18.20 | 109.20 |
| V150x150 | 12 | 27.30 – 36.24 | 163.80 – 217.44 |
Một số quy cách Bảng tra thép hình V Cạnh Không Đều
| Quy cách (mm) | Độ dày (mm) | Trọng lượng (kg/m) | Ghi chú |
|---|---|---|---|
| V75x50 | 6 | 5.50 – 5.80 | – |
| V100x75 | 8 | 9.50 – 10.00 | Thường dùng |
| V125x75 | 8 – 10 | 11.50 – 14.00 | – |
| V150x90 | 9 – 12 | 15.00 – 20.00 | Công trình lớn |
| V200x100 | 10 – 12 | 22.00 – 27.00 | Chịu lực cao |
Tiêu chuẩn sản xuất áp dụng cho Bảng tra thép hình V
Thép hình V trên thị trường thường được sản xuất theo các tiêu chuẩn:
- ASTM (Mỹ)
- JIS G3101 / G3192 (Nhật Bản)
- TCVN (Việt Nam)
Các mác thép phổ biến: SS400, Q235, A36

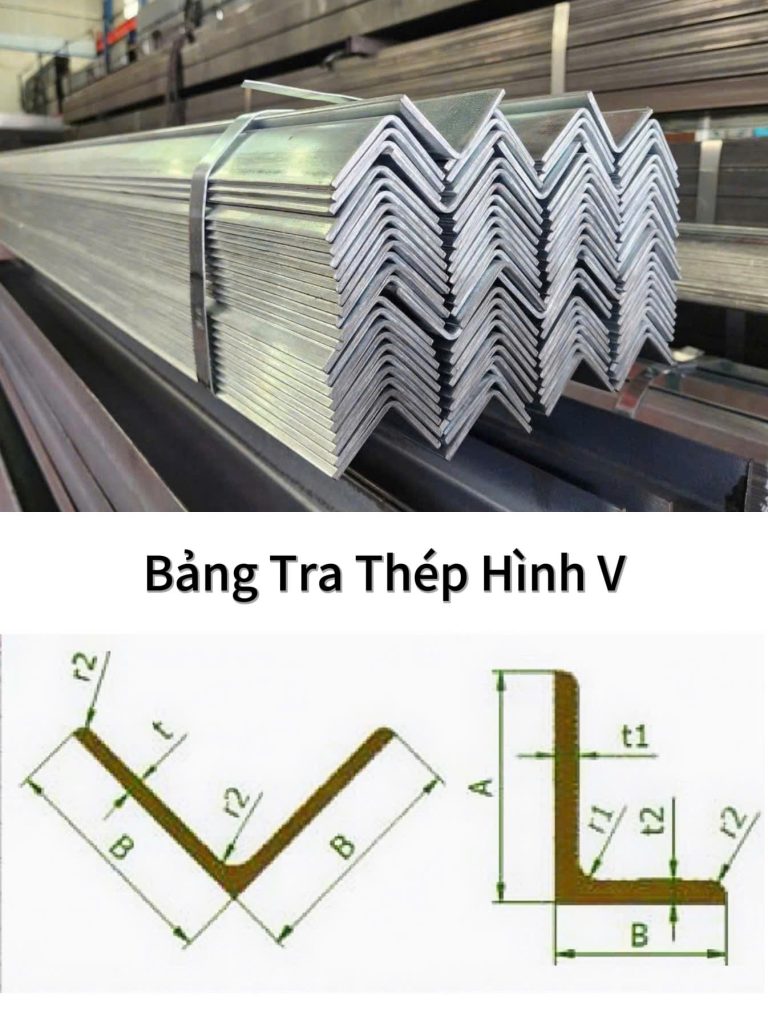

3. Cách Đọc Bảng Tra Thép Hình V Chính Xác
Bảng tra thép hình V là công cụ quan trọng giúp kỹ sư và nhà thầu xác định nhanh quy cách, trọng lượng và lựa chọn vật liệu phù hợp. Tuy nhiên, để sử dụng hiệu quả, cần hiểu đúng cách đọc và ý nghĩa từng thông số trong bảng.
① Các cột trong Bảng tra thép hình V
| Cột | Ý nghĩa | Cách đọc / Sử dụng |
|---|---|---|
| Quy cách | Kích thước cạnh và độ dày (Ví dụ: V50x50x5) | Đây là thông số quan trọng nhất khi đặt hàng |
| Độ dày (mm) | Độ dày của thành thép | Quyết định độ mạnh và trọng lượng |
| Trọng lượng (kg/m) | Khối lượng của 1 mét thép | Dùng để tính tổng trọng lượng |
| Trọng lượng cây 6m (kg) | Khối lượng của 1 cây dài 6 mét (chiều dài tiêu chuẩn) | Dễ tính toán khi mua theo cây |
| Ghi chú | Thông tin bổ sung (phổ biến, chịu lực, ứng dụng…) | Tham khảo thêm |
② Hướng dẫn cách đọc Bảng tra thép hình V và tính toán thực tế
Bước 1: Xác định loại thép cần dùng → Cạnh đều (Equal Angle): a = b (ví dụ V50x50) → Cạnh không đều (Unequal Angle): a ≠ b (ví dụ V100x75)
Bước 2: Đọc trọng lượng Ví dụ: Bạn cần thép V75x75x6 → Trọng lượng = 6.85 kg/m → 1 cây 6m = 6.85 × 6 = 41.1 kg
Bước 3: Tính tổng trọng lượng cho công trình Bạn cần 20 cây thép V50x50x5 dài 6m: → 1 cây = 3.77 kg/m × 6m = 22.62 kg → 20 cây = 22.62 × 20 = 452.4 kg
③ Lưu ý khi đọc Bảng tra thép hình V
- Trọng lượng trong Bảng tra thép hình V là trọng lượng lý thuyết. Thực tế có thể chênh lệch ±3-5% tùy nhà sản xuất.
- Thép V càng dày → càng nặng và càng chắc.
- Khi đặt hàng nên ghi rõ: V50x50x5 x 6m, SS400, 10 cây (ví dụ).
- Thép góc có 2 loại mép: Mép sắc (Sharp) và Mép bo tròn (Radius) – thông thường là mép sắc.
- Mác thép phổ biến: SS400 (Nhật), A36 (Mỹ), Q235 (Trung Quốc).
4. Lưu Ý Quan Trọng Khi Sử Dụng Bảng Tra Thép Hình V Trong Thiết Kế Kết Cấu
Khi sử dụng bảng tra thép hình V (và các thép hình khác) trong thiết kế kết cấu, bạn cần lưu ý những điểm sau để đảm bảo an toàn, chính xác và phù hợp thực tế.
☑ Bảng tra thép hình V Chỉ Là Giá Trị Lý Thuyết
- Trọng lượng, moment quán tính (Ix, Iy), mô đun chống uốn (Wx, Wy)… trong Bảng tra thép hình V là giá trị lý thuyết.
- Sai số thực tế: ±3% đến ±5% tùy nhà sản xuất (Hoa Sen, Nam Kim, Formosa, Việt Nhật…).
- Luôn ưu tiên sử dụng catalog chính hãng của nhà sản xuất thay vì Bảng tra thép hình V thông thường.
☑ Tiêu Chuẩn Thiết Kế Phải Phù Hợp
- Việt Nam: TCVN 1656-2008 (Kết cấu thép), TCVN 5575, TCVN 2737 (tải trọng).
- Quốc tế: Eurocode 3, AISC (Mỹ), BS 5950…
- Không được trộn lẫn các tiêu chuẩn khác nhau trong cùng một công trình.
☑ Lưu Ý Về Vật Liệu
- Kiểm tra mác thép thực tế: SS400, A36, Q235, SM490, S355… (cường độ fy khác nhau rất lớn).
- Thép Việt Nam thường là SS400 (fy = 235 MPa), không nên giả định là thép cao cấp nếu không có CO/CQ.
- Kiểm tra độ dày thực tế: Thép mỏng thường mỏng hơn danh nghĩa (ví dụ thép 5mm thực tế chỉ 4.6–4.8mm).
☑ Các Yếu Tố An Toàn Quan Trọng
- Luôn áp dụng hệ số an toàn theo tiêu chuẩn (γm, γf…).
- Xem xét điều kiện làm việc: chịu uốn, chịu nén, chịu kéo, liên kết hàn/bulông.
- Tính đến hệ số giảm sức do uốn cục bộ (buckling) và uốn xoắn của thép V.
- Thép V rất yếu khi chịu uốn quanh trục yếu (trục y), cần tính toán cẩn thận.
☑ Yếu Tố Môi Trường Và Ăn Mòn
- Công trình ngoài trời, ven biển → phải trừ hao lớp mạ và sơn chống gỉ theo thời gian.
- Độ dày thép thực tế sau khi ăn mòn phải vẫn đảm bảo sức chịu lực.
☑ Khuyến Cáo Thực Tế Khi Thiết Kế
- Nên kết hợp phần mềm chuyên dụng (SAP2000, ETABS, STAAD Pro, Tekla…) để tính toán chính xác.
- Kiểm tra thực tế mẫu vật liệu trước khi thi công lớn.
- Với thép V: Ưu tiên dùng cho thanh giằng, khung phụ, giàn, chứ không nên dùng làm cột chính chịu lực lớn.
- Luôn ghi chú rõ trong bản vẽ: “Giá trị lấy theo bảng tra lý thuyết, phải kiểm tra thực tế khi thi công”.
5. Ứng Dụng Bảng Tra Thép Hình V Trong Thi Công
Bảng tra thép hình V không chỉ là tài liệu tham khảo mà còn là công cụ quan trọng giúp kỹ sư và nhà thầu triển khai thi công chính xác, kiểm soát vật tư và tối ưu chi phí. Việc sử dụng đúng Bảng tra thép hình V trong từng giai đoạn sẽ nâng cao hiệu quả và đảm bảo an toàn cho công trình.
Lựa chọn đúng quy cách vật liệu: Dựa vào Bảng tra thép hình V, kỹ sư có thể:
- Xác định kích thước phù hợp (V50, V75, V100…)
- Chọn độ dày đáp ứng tải trọng thiết kế
- Phân biệt thép V đều cạnh và lệch cạnh theo mục đích sử dụng
Tính toán khối lượng và dự toán chi phí: Bảng tra cung cấp trọng lượng (kg/m), từ đó:
- Tính tổng khối lượng thép cần sử dụng
- Lập dự toán vật tư chính xác
- Kiểm soát chi phí hiệu quả ngay từ đầu
Đây là bước quan trọng trong quản lý ngân sách công trình.
Hỗ trợ thiết kế và triển khai bản vẽ: Trong quá trình thiết kế:
- Kỹ sư sử dụng Bảng tra thép hình V để chọn tiết diện phù hợp
- Đảm bảo khả năng chịu lực của kết cấu
- Tối ưu hóa phương án thiết kế
Khi triển khai thi công, Bảng tra thép hình V giúp đối chiếu nhanh giữa bản vẽ và vật liệu thực tế.
Kiểm soát vật tư tại công trình: Tại công trường, bảng tra được dùng để:
- Kiểm tra quy cách thép nhập vào có đúng thiết kế
- Đối chiếu trọng lượng thực tế với lý thuyết
- Phát hiện sai lệch hoặc thiếu hụt vật tư
Giúp hạn chế rủi ro trong thi công và nghiệm thu.
Ứng dụng trong gia công và lắp dựng: Trong quá trình gia công:
- Xác định kích thước cắt, hàn phù hợp
- Đảm bảo đúng quy cách trước khi lắp dựng
Trong lắp dựng:
- Bố trí thép đúng vị trí theo thiết kế
- Đảm bảo liên kết chắc chắn và ổn định kết cấu
Nâng cao hiệu quả và tuổi thọ công trình: Việc sử dụng bảng tra đúng cách giúp:
- Đảm bảo an toàn chịu lực
- Hạn chế sai sót kỹ thuật
- Tăng độ bền và tuổi thọ công trình

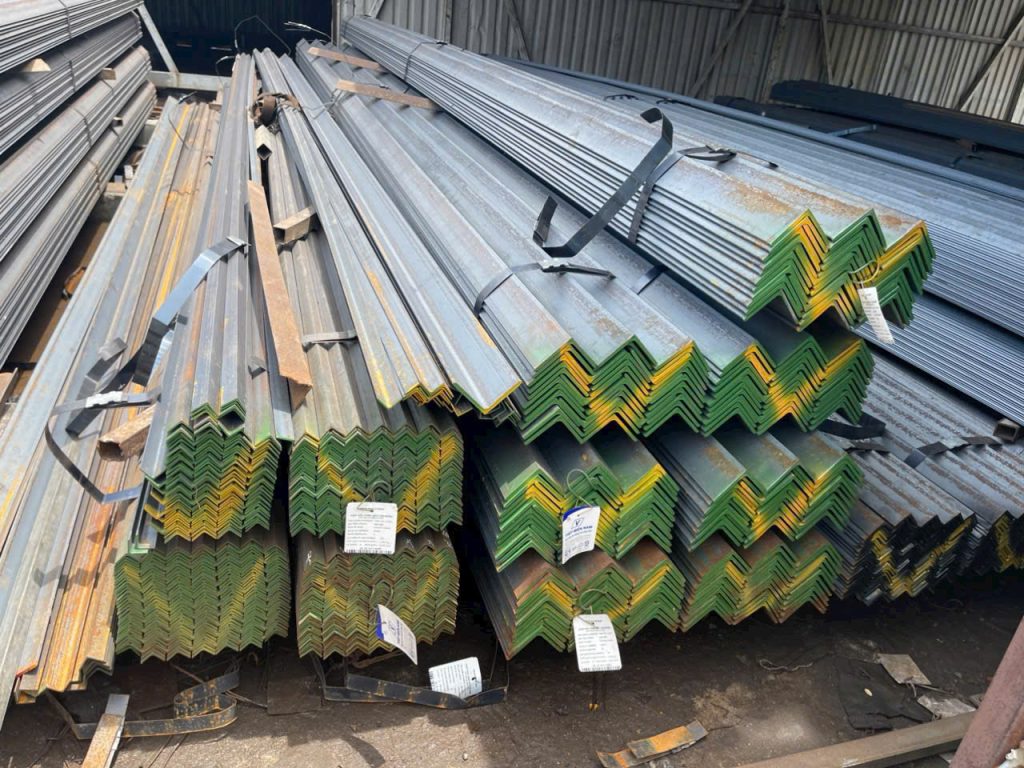

6. Cách Lựa Chọn Thép Hình V Phù Hợp Dựa Trên Bảng Tra
Việc lựa chọn đúng thép hình V không chỉ dựa vào kích thước mà cần kết hợp bảng tra, yêu cầu thiết kế và điều kiện thi công thực tế. Dưới đây là quy trình lựa chọn chuẩn, giúp đảm bảo an toàn kết cấu và tối ưu chi phí.
☑ Xác định yêu cầu tải trọng và vị trí sử dụng
Trước khi tra bảng, cần làm rõ:
- Thép dùng cho kết cấu chính hay phụ
- Mức tải trọng: nhẹ, trung bình hay lớn
- Điều kiện làm việc: trong nhà, ngoài trời, môi trường ẩm
Đây là cơ sở để chọn nhóm quy cách phù hợp.
☑ Tra bảng để chọn kích thước (quy cách)
Dựa vào bảng tra thép hình V:
- V nhỏ (V25 – V40): khung nhẹ, gia dụng
- V trung (V50 – V75): kết cấu dân dụng, nhà xưởng nhỏ
- V lớn (V90 trở lên): kết cấu chịu lực cao, công trình công nghiệp
Chọn đúng kích thước giúp đảm bảo khả năng chịu lực và tránh lãng phí.
☑ Lựa chọn độ dày phù hợp
- Độ dày càng lớn → khả năng chịu lực càng cao
- Tuy nhiên sẽ làm tăng trọng lượng và chi phí
Nguyên tắc:
- Không chọn quá mỏng gây mất an toàn
- Không chọn quá dày gây dư thừa vật tư
☑ Kiểm tra trọng lượng trong bảng tra
- Xem thông số kg/m để tính tổng khối lượng
- So sánh giữa các phương án để tối ưu chi phí
Việc này đặc biệt quan trọng trong dự toán và quản lý vật tư.
☑ Chọn loại thép V đều hay lệch cạnh
- V đều cạnh: dùng phổ biến, dễ thi công
- V lệch cạnh: dùng khi cần tối ưu kết cấu hoặc không gian
Cần căn cứ theo bản vẽ thiết kế và vị trí lắp đặt.
☑ Đối chiếu tiêu chuẩn và chất lượng
- Ưu tiên thép theo tiêu chuẩn ASTM, JIS, TCVN
- Kiểm tra mác thép (SS400, A36, Q235…)
- Yêu cầu đầy đủ chứng chỉ CO, CQ
Đảm bảo vật liệu đúng chất lượng thiết kế.
