Bảng tra thép hình các loại I, H, U, V, C do đại lý thép SATA cung cấp là tài liệu tham khảo giúp tổng hợp các thông số kỹ thuật theo từng quy cách phổ biến trên thị trường. Các thông tin như kích thước, độ dày, chiều cao và trọng lượng được trình bày rõ ràng, hỗ trợ khách hàng, kỹ sư và nhà thầu dễ dàng tra cứu và lựa chọn vật liệu phù hợp cho từng hạng mục công trình.
1. Tổng Quan Về Bảng Tra Thép Hình Các Loại Trong Xây Dựng
Hiện nay, thép hình được ứng dụng rộng rãi trong nhà thép tiền chế, nhà xưởng công nghiệp, công trình dân dụng, cầu đường và hệ thống cơ khí kỹ thuật. Vì vậy, việc hiểu rõ bảng tra thép hình đóng vai trò rất quan trọng trong quá trình thiết kế, dự toán và thi công công trình.
Bảng Tra Thép Hình Là Gì?
Bảng tra thép hình là tài liệu kỹ thuật tổng hợp các thông số quan trọng của các loại thép kết cấu được sử dụng phổ biến trong xây dựng và cơ khí. Thông qua Bảng tra thép hình, kỹ sư, nhà thầu và đơn vị thi công có thể xác định chính xác quy cách, kích thước, trọng lượng và khả năng chịu lực của từng loại thép hình để phục vụ cho thiết kế và thi công công trình.
Đây là công cụ quan trọng giúp tối ưu vật tư, đảm bảo an toàn kết cấu và nâng cao hiệu quả trong quá trình tính toán kỹ thuật.

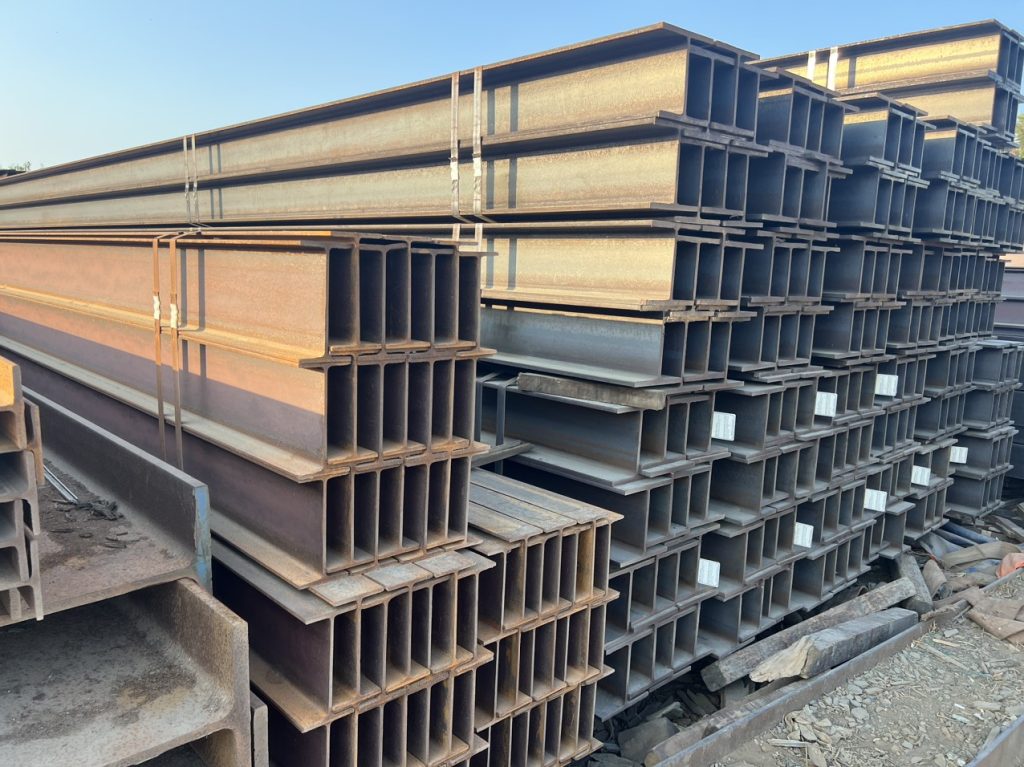

Các Loại Thép Hình Phổ Biến Trong Xây Dựng
Thép Hình I
Thép I có tiết diện dạng chữ I với khả năng chịu lực tốt theo phương đứng.
Ứng dụng:
- Dầm chịu lực
- Kết cấu nhà thép
- Công trình công nghiệp tải trọng lớn
Đặc điểm:
- Khả năng chịu uốn tốt
- Tiết kiệm vật liệu
- Trọng lượng hợp lý
Thép Hình H
Thép H có cánh rộng và khả năng chịu tải cao hơn thép I.
Ứng dụng:
- Nhà thép tiền chế
- Nhà cao tầng
- Cầu đường và kết cấu công nghiệp lớn
Ưu điểm:
- Chịu lực vượt nhịp lớn
- Độ ổn định cao
- Phù hợp công trình tải trọng nặng
Thép Hình U
Thép U có tiết diện dạng chữ U, thường dùng trong:
- Xà gồ mái
- Hệ giằng
- Dầm phụ
- Giá đỡ kỹ thuật
Ưu điểm:
- Dễ thi công
- Khả năng liên kết tốt
- Ứng dụng linh hoạt trong nhà xưởng
Thép Hình V
Thép V có tiết diện góc vuông 90°.
Ứng dụng:
- Thanh giằng
- Khung liên kết
- Gia cường kết cấu
- Cơ khí dân dụng
Đặc điểm:
- Chịu lực ổn định
- Dễ gia công và hàn lắp
Thép Hình C
Thép C thường dùng cho:
- Xà gồ mái
- Nhà tiền chế dân dụng
- Kết cấu nhẹ
Ưu điểm:
- Trọng lượng nhẹ
- Thi công nhanh
- Tối ưu chi phí xây dựng
Vai Trò Của Bảng Tra Thép Hình Trong Xây Dựng
- Hỗ trợ thiết kế kết cấu: Giúp tính toán khả năng chịu tải và lựa chọn tiết diện phù hợp.
- Tối ưu vật tư: Dễ dàng tính toán trọng lượng thép cần sử dụng, hạn chế lãng phí.
- Đảm bảo an toàn công trình: Lựa chọn đúng quy cách giúp công trình đạt độ ổn định và độ bền cao.
- Hỗ trợ thi công nhanh chóng: Dễ kiểm tra vật liệu và đối chiếu với bản vẽ kỹ thuật.

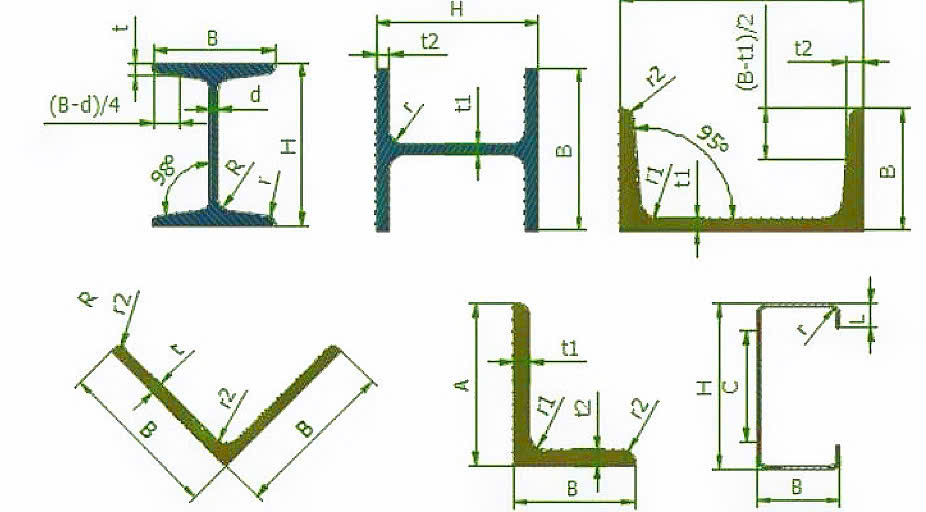

2. Cách Đọc Bảng Tra Thép Hình Chính Xác Và Dễ Hiểu
☑ Hiểu ký hiệu thép hình
Ký hiệu thép hình thường được thể hiện dưới dạng như U100x50x5, I200, H300…. Đây là cách viết tắt giúp nhận biết nhanh loại thép và quy cách tiết diện. Trong đó, chữ cái đầu (U, I, H, V, C) thể hiện loại thép, còn các con số phía sau lần lượt thể hiện kích thước chính như chiều cao, chiều rộng và độ dày.
☑ Đọc các thông số kích thước cơ bản
Trong bảng tra thép hình, các thông số cơ bản thường gồm H (chiều cao), B (chiều rộng cánh) và t (độ dày). Đây là những yếu tố quyết định trực tiếp đến hình dạng và khả năng chịu tải của thép.
- Chiều cao H càng lớn thì khả năng chịu uốn càng tốt, phù hợp với các kết cấu chịu lực chính.
- Độ dày t càng lớn thì thép càng nặng, độ bền càng cao nhưng chi phí cũng tăng theo.
☑ Đọc trọng lượng thép (kg/m)
- Thông số kg/m cho biết trọng lượng của 1 mét thép hình. Đây là thông số quan trọng để tính toán tổng khối lượng vật tư cần sử dụng trong công trình.
- Khi biết được kg/m, người dùng có thể dễ dàng tính toán chi phí và khối lượng vận chuyển theo công thức: tổng khối lượng = kg/m × chiều dài sử dụng. Điều này giúp kiểm soát tốt hơn ngân sách vật tư.
☑ Đọc các thông số chịu lực kỹ thuật
Ngoài kích thước và trọng lượng, bảng tra còn cung cấp các thông số quan trọng như diện tích mặt cắt (A), mô men quán tính (I) và mô men chống uốn (W). Đây là những chỉ số kỹ thuật dùng trong thiết kế kết cấu.
Các giá trị này càng lớn thì khả năng chịu lực và độ ổn định của thép càng cao. Kỹ sư thường dựa vào các thông số này để tính toán độ an toàn của dầm, cột hoặc hệ khung thép.

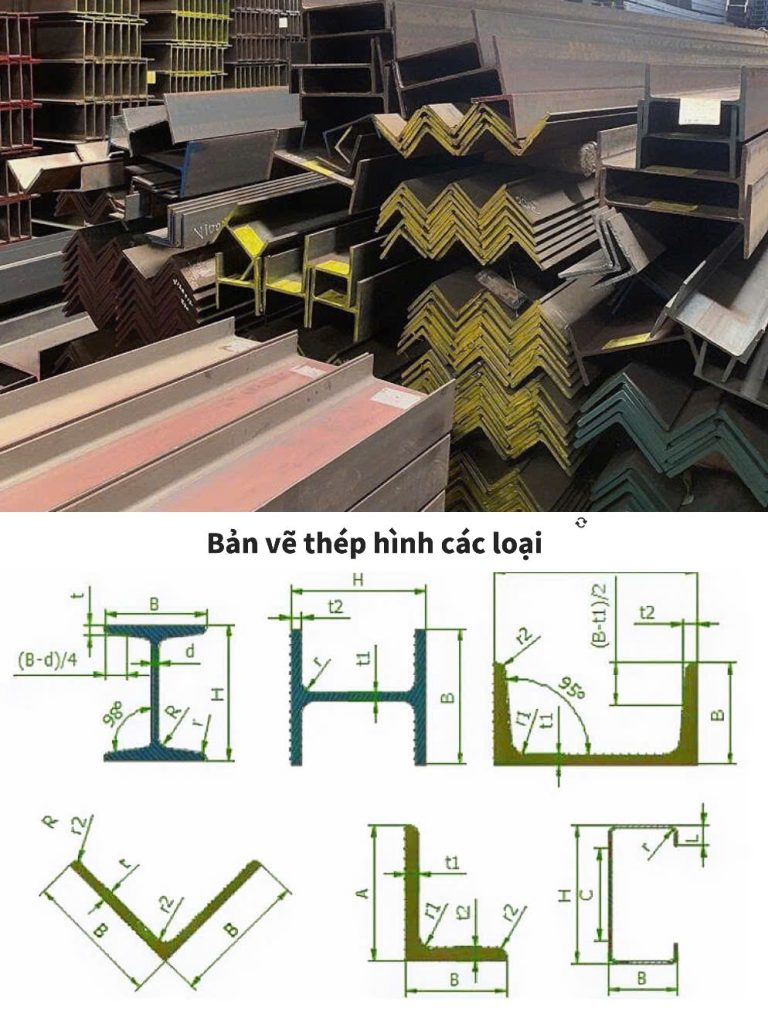

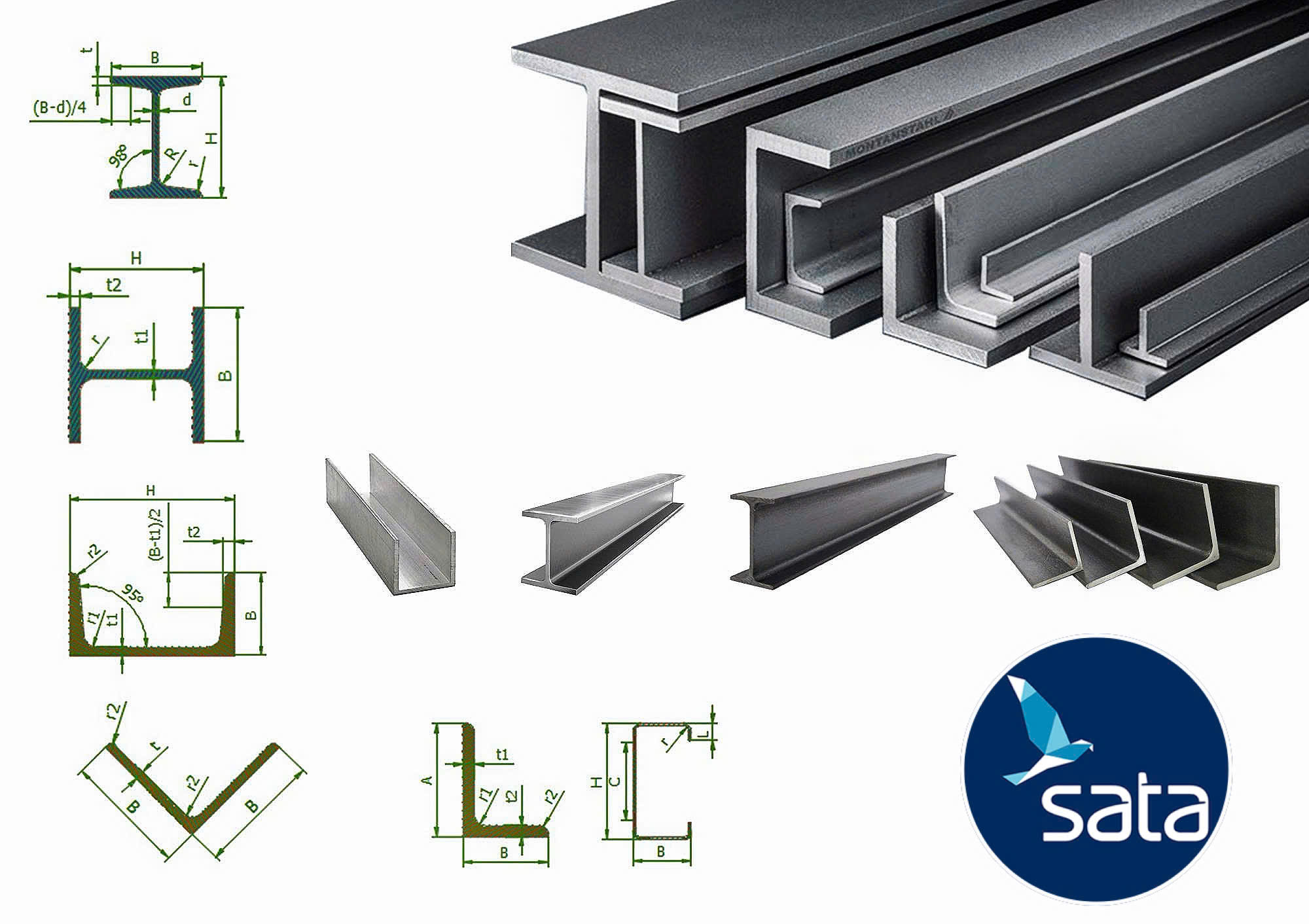

3. Khám Phá Bảng Tra Thép Hình Các Loại
Khám phá bảng tra thép hình các loại do đại lý thép SATA cung cấp dưới đây giúp khách hàng dễ dàng tra cứu các thông số kỹ thuật phổ biến như kích thước, độ dày và trọng lượng sản phẩm. Thông tin được tổng hợp rõ ràng theo từng dòng thép hình I, H, U, V, C, hỗ trợ quá trình lựa chọn vật liệu phù hợp cho thiết kế và thi công công trình.

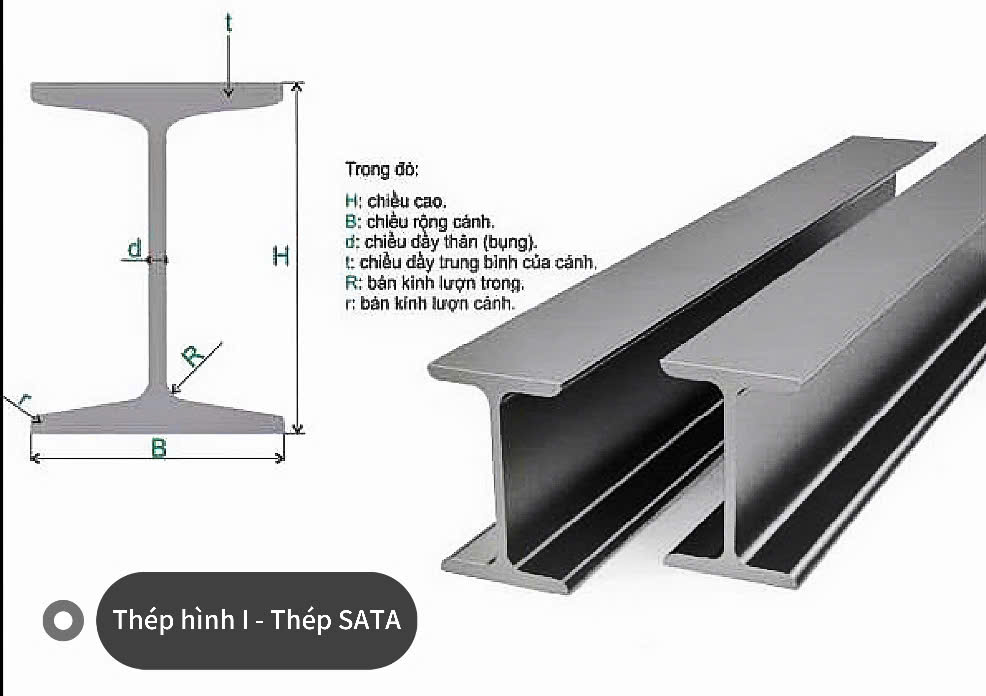

Bảng Tra Thép Hình I (I-Beam)
Thép I thường dùng cho dầm chính, chịu lực uốn lớn.
| TÊN SẢN PHẨM | Kích thước cạnh ( XxYmm ) | Độ dày bụng T1 | Độ dày cánh T2 | Chiều Dài Cây ( M/ Cây ) | Trọng Lượng ( KG/ M ) |
| Thép hình I 100 | I100x50 | 3.2 | 6m | 7 | |
| Thép hình I 100 | I100x55 | 4.5 | 6.5 | 6m | 9.46 |
| Thép hình I 120 | I120x64 | 4.8 | 6.5 | 6m | 11.5 |
| Thép hình I 148 | I148x100 | 6 | 9 | 6m – 12m | 21.1 |
| Thép hình I 150 | I150x75 | 5 | 7 | 6m – 12m | 14 |
| Thép hình I 194 | I194x150 | 6 | 9 | 6m – 12m | 30.6 |
| Thép hình I 198 | I198x99 | 4.5 | 7 | 6m – 12m | 18.2 |
| Thép hình I 200 | I200x100 | 5.5 | 8 | 6m – 12m | 21.3 |
| Thép hình I 244 | I244x175 | 7 | 11 | 6m – 12m | 44.1 |
| Thép hình I 248 | I248x 124 | 5 | 8 | 6m – 12m | 25.7 |
| Thép hình I 250 | I250x125 | 6 | 9 | 6m – 12m | 29.6 |
| Thép hình I 250 | I250x175 | 7 | 11 | 6m – 12m | 44.1 |
| Thép hình I 294 | I294x200 | 8 | 12 | 6m – 12m | 56.8 |
| Thép hình I 298 | I298x149 | 5.5 | 8 | 6m – 12m | 32 |
| Thép hình I 300 | I300x150 | 6.5 | 9 | 6m – 12m | 36.7 |
| Thép hình I 340 | I340x250 | 9 | 14 | 6m – 12m | 79.7 |
| Thép hình I 346 | I346x174 | 6 | 9 | 6m – 12m | 41.4 |
| Thép hình I 350 | I350x175 | 7 | 11 | 6m – 12m | 49.6 |
| Thép hình I 390 | I390x300 | 10 | 16 | 6m – 12m | 107 |
| Thép hình I 396 | I396x199 | 7 | 11 | 6m – 12m | 56.6 |
| Thép hình I 400 | I400x200 | 8 | 13 | 6m – 12m | 66 |
| Thép hình I 440 | I440x300 | 11 | 18 | 6m – 12m | 124 |
| Thép hình I 446 | I446x199 | 8 | 12 | 6m – 12m | 66.2 |
| Thép hình I 450 | I450x200 | 9 | 14 | 6m – 12m | 76 |
| Thép hình I 482 | I482x300 | 11 | 15 | 6m – 12m | 114 |
| Thép hình I 488 | I488x300 | 11 | 18 | 6m – 12m | 128 |
| Thép hình I 496 | I496x199 | 9 | 14 | 6m – 12m | 79.5 |
| Thép hình I 500 | I500x200 | 10 | 16 | 6m – 12m | 89.6 |
| Thép hình I 596 | I596x199 | 10 | 15 | 6m – 12m | 94.6 |
| Thép hình I 582 | I582x300 | 12 | 17 | 6m – 12m | 137 |
| Thép hình I 588 | I588x300 | 12 | 20 | 6m – 12m | 151 |
| Thép hình I 594 | I594x302 | 14 | 23 | 6m – 12m | 175 |
| Thép hình I 600 | I600x200 | 11 | 17 | 6m – 12m | 106 |
| Thép hình I 692 | I692x300 | 13 | 20 | 6m – 12m | 166 |
| Thép hình I 700 | I700x300 | 13 | 24 | 6m – 12m | 185 |
| Thép hình I 792 | I792x300 | 14 | 22 | 6m – 12m | 191 |
| Thép hình I 800 | I800x300 | 14 | 26 | 6m – 12m | 210 |
| Thép hình I 900 | I900x300 | 16 | 18 | 6m – 12m | 240 |

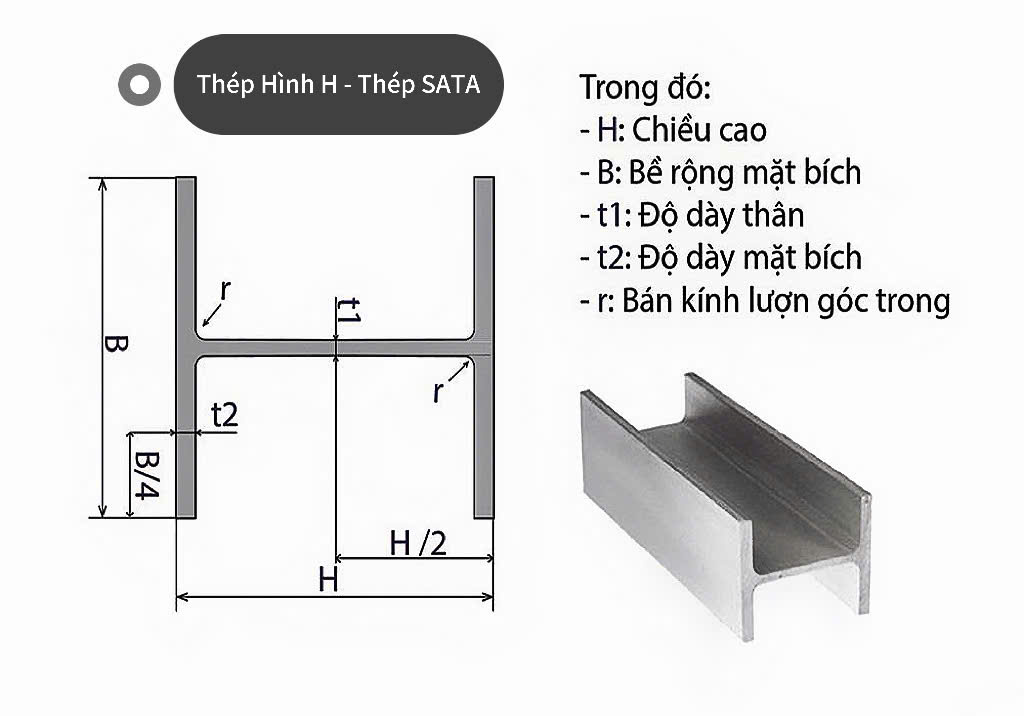

Bảng Tra Thép Hình H (H-Beam)
Thép H có cánh rộng, chịu tải tốt, dùng cho công trình lớn.
| Quy cách | H (mm) | B (mm) | t bụng (mm) | t cánh (mm) | Kg/m |
|---|---|---|---|---|---|
| H100 | 100 | 100 | 6 | 8 | 17.20 |
| H125 | 125 | 125 | 6.5 | 9 | 23.00 |
| H150 | 150 | 150 | 7 | 10 | 31.50 |
| H200 | 200 | 200 | 8 | 12 | 49.90 |
| H250 | 250 | 250 | 9 | 14 | 72.30 |
| H300 | 300 | 300 | 10 | 15 | 94.80 |
Bảng Tra Thép Hình U
Thép U dùng nhiều trong xà gồ và kết cấu phụ.
| Quy cách | H (mm) | B (mm) | t bụng (mm) | t cánh (mm) | Kg/m |
|---|---|---|---|---|---|
| U50 | 50 | 25 | 3.0 | 4.5 | 2.40 |
| U65 | 65 | 36 | 3.6 | 5.5 | 4.60 |
| U80 | 80 | 40 | 4.0 | 6.0 | 6.00 |
| U100 | 100 | 50 | 4.5 | 7.5 | 8.60 |
| U120 | 120 | 52 | 4.8 | 7.8 | 10.40 |
| U140 | 140 | 58 | 5.0 | 8.1 | 12.90 |
| U160 | 160 | 64 | 5.5 | 8.5 | 15.80 |
Bảng Tra Thép Hình V
Thép V dùng cho liên kết, giằng và khung phụ.
| Quy cách | Cạnh (mm) | t (mm) | Kg/m |
|---|---|---|---|
| V25x25 | 25 | 3 | 1.12 |
| V30x30 | 30 | 3 | 1.36 |
| V40x40 | 40 | 4 | 2.42 |
| V50x50 | 50 | 5 | 3.77 |
| V65x65 | 65 | 6 | 5.76 |
| V75x75 | 75 | 6 | 7.20 |
| V90x90 | 90 | 7 | 10.80 |

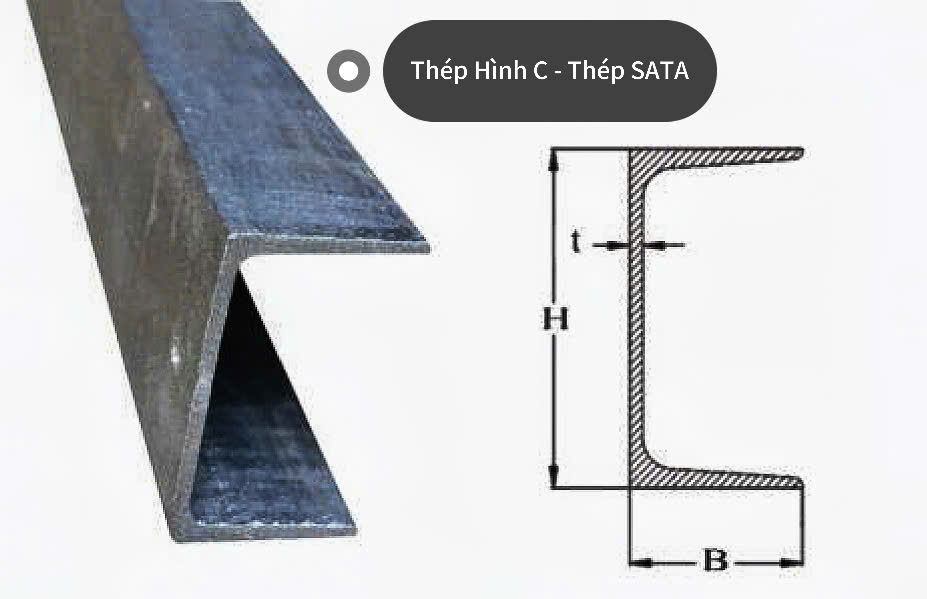

Bảng Tra Thép Hình C (C-Channel)
Thép C thường dùng cho xà gồ mái nhà thép tiền chế.
| Quy cách | H (mm) | B (mm) | t (mm) | Kg/m |
|---|---|---|---|---|
| C75 | 75 | 45 | 2.0 | 3.20 |
| C100 | 100 | 50 | 2.3 | 4.80 |
| C120 | 120 | 60 | 2.5 | 6.10 |
| C140 | 140 | 65 | 2.5 | 7.40 |
| C150 | 150 | 75 | 3.0 | 8.90 |
| C200 | 200 | 80 | 3.2 | 11.50 |
4. Những Lưu Ý Khi Sử Dụng Bảng Tra Thép Hình
Bảng tra thép hình là tài liệu kỹ thuật quan trọng trong thiết kế và thi công kết cấu thép. Tuy nhiên, để sử dụng đúng và đạt hiệu quả cao, người dùng cần hiểu rõ các nguyên tắc đọc và áp dụng thông số một cách chính xác. Dưới đây là những lưu ý quan trọng cần nắm.
☑ Xác định đúng loại thép hình trước khi tra Bảng tra thép hình
- Trước khi sử dụng Bảng tra thép hình cần xác định rõ loại thép như I, H, U, V hoặc C. Mỗi loại có hình dạng và khả năng chịu lực khác nhau, không thể thay thế tùy ý trong thiết kế kết cấu.
- Việc chọn sai loại thép có thể ảnh hưởng trực tiếp đến độ an toàn và độ ổn định của công trình.
☑ Không chỉ dựa vào kích thước danh nghĩa
Nhiều người chỉ nhìn vào ký hiệu như U100, I200 mà bỏ qua các thông số quan trọng khác. Trên thực tế, cần xem đầy đủ:
- Độ dày thép
- Trọng lượng kg/m
- Diện tích mặt cắt
Những yếu tố này mới phản ánh chính xác khả năng chịu lực của thép.
☑ Kiểm tra thông số trọng lượng (kg/m)
- Thông số kg/m giúp tính toán tổng khối lượng vật tư trong công trình. Nếu bỏ qua thông số này, việc dự toán chi phí và vận chuyển có thể bị sai lệch đáng kể.
- Khi thi công số lượng lớn, sai số nhỏ về kg/m cũng có thể gây chênh lệch lớn về chi phí.
☑ Đối chiếu tiêu chuẩn sản xuất
Thép hình được sản xuất theo nhiều tiêu chuẩn như ASTM, JIS hoặc TCVN. Mỗi tiêu chuẩn sẽ có:
- Sai số kích thước khác nhau
- Đặc tính cơ học khác nhau
- Yêu cầu chất lượng khác nhau
Vì vậy cần đối chiếu đúng tiêu chuẩn trong bản vẽ thiết kế.
☑ Xem xét thông số chịu lực khi thiết kế
Trong các bảng tra thép hình chi tiết thường có mô men quán tính và mô men chống uốn. Đây là những thông số quan trọng để:
- Tính khả năng chịu tải
- Đánh giá độ ổn định kết cấu
- Thiết kế dầm, cột và khung thép
Không nên bỏ qua nhóm thông số này khi thiết kế công trình chịu lực lớn.
☑ Kiểm tra phù hợp với bản vẽ kỹ thuật
bảng tra thép hình chỉ mang tính tham khảo, vì vậy cần đối chiếu với:
- Bản vẽ thiết kế kết cấu
- Yêu cầu tải trọng thực tế
- Điều kiện thi công tại công trình
Không nên thay đổi quy cách thép nếu chưa có tính toán kỹ thuật lại.
5. Sai Lầm Thường Gặp Khi Đọc Bảng Tra Thép Hình Các Loại Cành Tránh
Trong thiết kế và thi công kết cấu thép, bảng tra thép hình là công cụ quan trọng để lựa chọn đúng vật liệu. Tuy nhiên, trên thực tế nhiều người vẫn mắc sai lầm khi đọc và áp dụng bảng tra, dẫn đến chọn sai quy cách thép, ảnh hưởng đến chất lượng và chi phí công trình.
① Chỉ nhìn tên quy cách mà bỏ qua thông số kỹ thuật
Sai lầm phổ biến nhất là chỉ dựa vào ký hiệu như U100, I200, H300… để lựa chọn thép mà không xem các thông số chi tiết.
Thực tế, mỗi quy cách còn phụ thuộc vào:
- Độ dày thép
- Trọng lượng kg/m
- Diện tích mặt cắt
Nếu bỏ qua các thông số này, rất dễ chọn sai loại thép không đáp ứng yêu cầu chịu lực.
② Không quan tâm đến độ dày thép
Nhiều loại thép có cùng kích thước danh nghĩa nhưng độ dày khác nhau, dẫn đến sự khác biệt lớn về khả năng chịu lực.
Ví dụ:
- U100x50x3 khác hoàn toàn U100x50x5
- Thép dày hơn sẽ nặng hơn và chịu lực tốt hơn
Không kiểm tra độ dày dễ gây thiếu an toàn trong kết cấu.
③ Không đối chiếu tiêu chuẩn sản xuất
Thép hình có thể được sản xuất theo nhiều tiêu chuẩn như:
- ASTM
- JIS
- TCVN
Mỗi tiêu chuẩn có dung sai và cơ tính khác nhau bảng tra thép hình. Nếu không đối chiếu đúng, có thể chọn nhầm loại thép không phù hợp với thiết kế.
④ Không xem xét thông số chịu lực
Các thông số như mô men quán tính (I) và mô men chống uốn (W) thường bị bỏ qua.
Hậu quả:
- Thiết kế không đảm bảo độ an toàn
- Kết cấu dễ bị biến dạng khi chịu tải lớn
Đây là lỗi nghiêm trọng trong các công trình công nghiệp.
⑤ Nhầm lẫn giữa các loại thép hình
Nhiều người dễ nhầm giữa:
- Thép I và thép H
- Thép U và thép C
- Thép V các kích thước gần nhau
Việc nhầm lẫn này dẫn đến sử dụng sai vị trí kết cấu, ảnh hưởng đến toàn bộ hệ thống chịu lực.
⑥ Không kiểm tra bản vẽ thiết kế trước khi tra bảng tra thép hình
Một số trường hợp chọn thép trực tiếp từ bảng tra mà không đối chiếu với bản vẽ kỹ thuật.
Điều này có thể dẫn đến:
- Sai quy cách thép
- Không đáp ứng tải trọng thiết kế
- Phải thay đổi lại trong quá trình thi công
