Van gió chặn lửa ngăn khói 74 độ là thiết bị quan trọng trong hệ thống phòng cháy chữa cháy và thông gió hiện nay. Sản phẩm được thiết kế nhằm ngăn chặn sự lan truyền của lửa và khói qua hệ thống ống gió khi xảy ra hỏa hoạn, góp phần bảo vệ con người, tài sản và tăng độ an toàn cho công trình.
Nhờ cơ chế tự động đóng khi nhiệt độ đạt 74°C, van chống cháy ngăn khói giúp cô lập khu vực cháy, hạn chế khói độc lan sang các khu vực khác và hỗ trợ hệ thống PCCC hoạt động hiệu quả hơn. Hiện nay, sản phẩm được ứng dụng rộng rãi trong trung tâm thương mại, chung cư, bệnh viện, nhà máy, tầng hầm và nhiều công trình HVAC hiện đại.
1. Van gió chặn lửa ngăn khói 74 độ là gì?
Van gió chặn lửa ngăn khói 74 độ là gì?

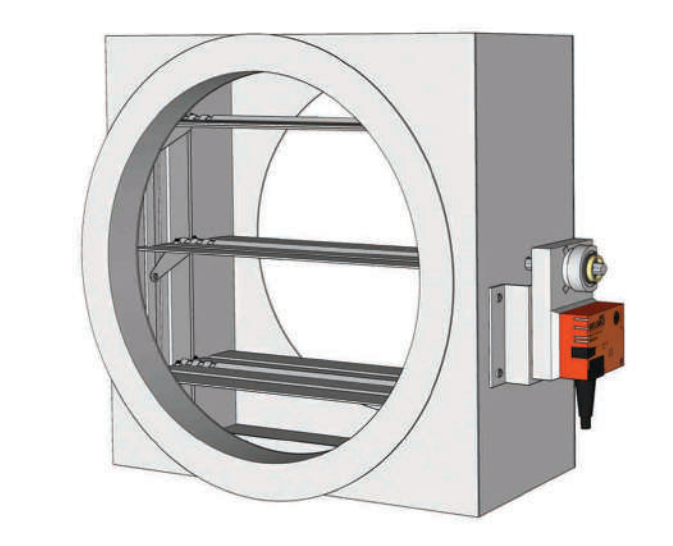

Van gió chặn lửa ngăn khói (Ký hiệu mã đặt hàng cho van vuông: (S) – FD (WxH) L200 và van tròn: (R) – MD (ØD) L200 ) là thiết bị an toàn được lắp đặt trực tiếp trên các đường ống dẫn gió tại những vị trí nhạy cảm như đường ống xuyên tường hoặc xuyên sàn giữa các khoang cách ly cháy. Chiều dài thân van tiêu chuẩn được cố định ở mức L = 200mm. Van được thiết kế đa dạng về kích thước chiều rộng (W) và chiều cao (H) để phù hợp hoàn hảo với tiết diện thiết kế của từng phân đoạn ống gió.
Ý nghĩa của con số 74 độ C
Con số 74 độ C chính là nhiệt độ tới hạn được tính toán khoa học để kích hoạt trạng thái khẩn cấp của van. Đây là nhiệt độ nóng chảy tiêu chuẩn của cầu chì nhiệt (fusible link) trang bị trên van. Trong điều kiện vận hành thông thường, hệ thống điều hòa không khí chỉ lưu thông dòng khí mát hoặc khí tươi từ $15^{\circ}\text{C}$ đến $35^{\circ}\text{C}$. Khi xảy ra hỏa hoạn, nhiệt độ luồng gió tích tụ trong ống tăng nhanh. Khi đạt ngưỡng vượt quá $74^{\circ}\text{C}$, cầu chì sẽ lập tức nóng chảy và đứt ra, kích hoạt cơ chế đóng sập tức thì để chặn đứng ngọn lửa.
2. Vai Trò Cốt Lõi Của Van Gió Chặn Lửa 74 Độ Trong Hệ Thống PCCC
Trong hệ thống phòng cháy chữa cháy, van gió chặn lửa đóng vai trò quan trọng nhờ sở hữu những ưu điểm nổi bật mà nó mang lại. Dưới đây là một số vai trò chính của van gió chặn lửa:
Ngăn chặn hỏa hoạn cháy lan qua đường ống gió
Ống gió tòa nhà thường chạy xuyên suốt qua nhiều phòng và nhiều tầng. Nếu không có van gió chặn lửa, ngọn lửa từ một phòng bị cháy sẽ nhanh chóng lọt vào lòng ống gió và lan tỏa ra toàn bộ công trình chỉ trong vài phút. Van chặn lửa 74 độ hoạt động như một “bức tường thép” tự động đóng sập khi có nhiệt độ cao, cô lập hoàn toàn ngọn lửa tại vị trí xuyên tường/xuyên sàn.
Cơ chế cô lập khói độc giữa các khoang cháy
Trong các vụ hỏa hoạn, hơn 80% thương vong không đến từ ngọn lửa mà đến từ việc hít phải khói độc (khí CO, CO2). Nhờ thiết kế mép cánh kín khít, van gió chặn lửa ngăn chặn sự di chuyển tự do của khói độc theo đường ống dẫn khí, giữ cho các lối thoát hiểm và các khoang an toàn lân cận không bị nhiễm khói.
Đảm bảo thời gian thoát hiểm an toàn cho tòa nhà
Vật liệu cấu thành cao cấp giúp van gió chặn lửa có giới hạn chịu nhiệt cực lớn, lên đến 300 độ C liên tục trong vòng 4 giờ đồng hồ. Khoảng thời gian “vàng” này giúp kéo dài thời gian toàn vẹn của các khoang cháy, tạo điều kiện tối đa cho việc sơ tán người bị nạn cũng như giúp lực lượng PCCC tiếp cận và dập tắt đám cháy hiệu quả.
3. Thông Số Kỹ Thuật Và Cấu Tạo Chi Tiết Của Van Gió Chặn Lửa 74 Độ
van gió chặn lửa được gia công chế tạo dựa trên quy trình công nghệ hiện đại, cắt gọt chính xác trên máy CNC và liên kết bằng công nghệ đột tán không hàn tiên tiến để đảm bảo kết cấu vững chắc chịu nhiệt tốt nhất.

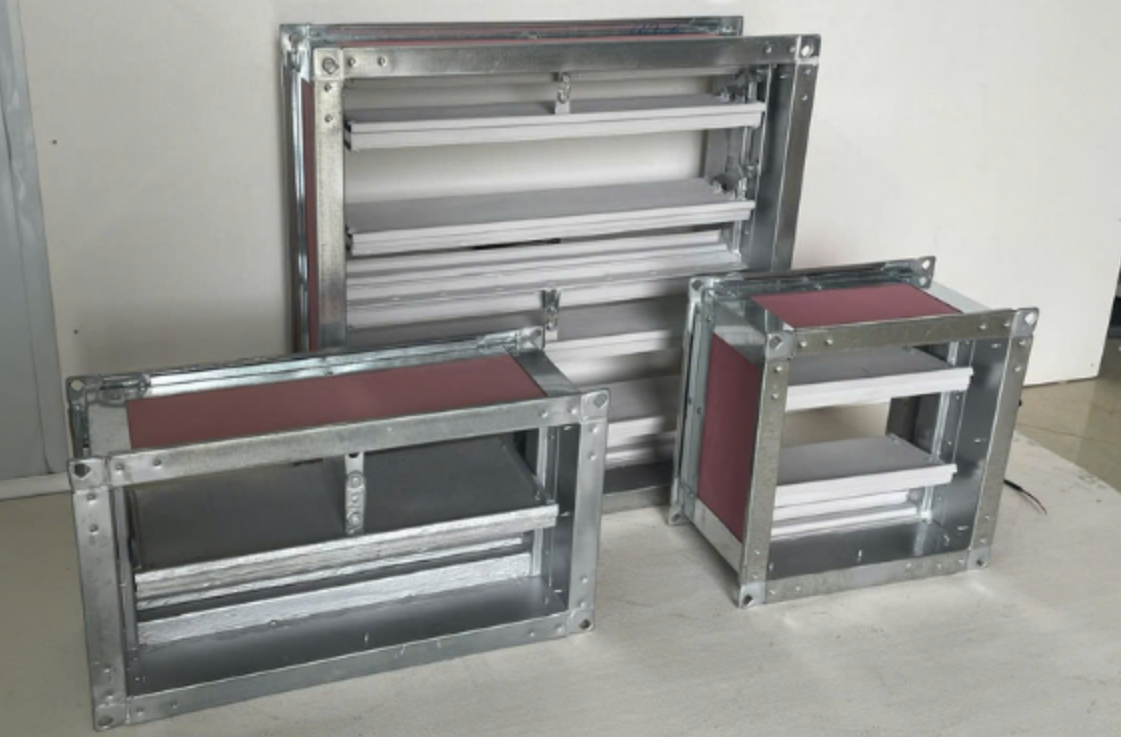

Thân van và cánh van (Frame & Blades)
- Thân van: Được tạo hình, cắt và gấp đồng bộ trên dây chuyền Autoline công nghiệp với chiều dài tiêu chuẩn L = 200mm. Độ dày thân van đạt từ 1.15mm đến 1.5mm đảm bảo không bị biến dạng dưới nhiệt độ cao.
- Cánh van: Được cắt chính xác trên máy CNC. Bề mặt cánh được dập 3 gân tăng cứng chữ V chạy dọc. Thiết kế này không chỉ gia tăng tối đa độ cứng cáp chịu lực cơ học của cánh mà còn giúp tối ưu hóa biên dạng khí động học để giảm thiểu sụt áp khi mở. Độ dày cánh van đồng bộ từ 1.15mm đến 1.5mm.
- Vật liệu chế tạo vật lý: Toàn bộ thân và cánh van được làm bằng tôn mạ kẽm cao cấp (mác kẽm Z12 – Z18) hoặc bằng thép không gỉ chịu nhiệt (INOX 304 – INOX 201) chống ăn mòn xuất sắc.
Cầu chì nhiệt 74 độ C
- Cầu chì nhiệt là linh kiện nhạy cảm với nhiệt độ, đạt tiêu chuẩn kiểm định đứt chính xác ở mức74 độ C (Được chứng nhận chính thức qua kết quả thử nghiệm QUATEST SỐ 17 / 1544 / TN2 – 03). Nó đóng vai trò giữ cho lò xo kéo luôn ở trạng thái căng và giữ các cánh van mở hoàn toàn khi hệ thống hoạt động bình thường.
Hệ thống lò xo kéo và trục truyền động
- Lò xo kéo chịu lực: Được làm từ thép lò xo cường độ cao, luôn tích lũy một lực kéo mạnh mẽ để sẵn sàng kéo sập các cánh van ngay khi cầu chì nhiệt bị đứt.
- Trục van: Sử dụng trục thép mạ kẽm vuông, gia công CNC để đảm bảo độ đồng tâm tuyệt đối khi xoay.
- Bạc đồng đỡ trục: Khối bạc đồng được đùn ép bằng phương pháp gia nhiệt hiện đại với lỗ vuông đồng tâm 10mm ôm khít trục. Bạc đồng giúp hệ thống trục cánh vận hành cực kỳ trơn tru, chống kẹt cứng hoàn toàn sau nhiều năm lắp đặt trong đường ống.
- Hệ thống liên kết cánh: Đối với các dòng van gió có chiều cao H > 250 mm (van thiết kế từ 2 cánh trở lên), hệ thống thanh liên kết trong hoặc ngoài cánh được áp dụng để đồng bộ góc đóng của toàn bộ các cánh van. Tất cả các liên kết cấu tạo này đều được thiết kế giấu khéo léo trong thân van nhằm giảm thiểu tối đa tổn thất áp suất dòng khí và tiếng ồn phát sinh.
Kiểu bích kết nối ống và độ dày tiêu chuẩn
Van chống cháy hỗ trợ đa dạng kiểu bích kết nối phổ biến giúp nhà thầu dễ dàng lắp đặt vào đường ống:
- Bích C, Bích TDC hoặc Bích V (đối với van vuông).
- Hai đầu để thẳng hoặc bích V (đối với dòng van tròn).
Dưới đây là bảng tiêu chuẩn độ dày của Thân van và Cánh van chặn lửa (FD) áp dụng theo từng dải kích thước chiều rộng (W) và chiều cao (H) thực tế:
| Chiều cao H (mm) \ Chiều rộng W (mm) | 100 | 300 | 500 | 700 | 900 | 1500 | 2000 | 3000 |
| 100 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 |
| 200 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 |
| 300 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 |
| 400 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 |
| 600 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 |
| 800 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 |
| 1000 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.50 |
| 1200 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.50 |
| 2000 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 2.00 | 2.00 |
| 3000 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.50 | 2.00 | 2.00 |
4. Báo giá van gió chặn lửa ngăn khói 74 độ mới nhất
Giá van gió chặn lửa 74 độ hiện nay phụ thuộc vào nhiều yếu tố như kích thước sản phẩm, vật liệu sản xuất, cơ cấu vận hành, tiêu chuẩn kỹ thuật và yêu cầu thực tế của từng công trình. Tùy theo hệ thống HVAC và yêu cầu phòng cháy chữa cháy, khách hàng có thể lựa chọn loại van phù hợp nhằm tối ưu hiệu quả sử dụng và chi phí đầu tư.
Dưới đây là bảng giá tham khảo cho một số dòng van gió chặn lửa ngăn khói phổ biến hiện nay:
| STT | Kích thước (mm) | Mô tả sản phẩm | Đơn giá (VNĐ) | Tiêu chuẩn |
|---|---|---|---|---|
| 1 | 300×300 | Van cơ bản, cầu chì 72°C | Từ 900.000 | EN1366-2 |
| 2 | 400×400 | Có gioăng chịu nhiệt | Từ 1.100.000 | EN1366-2 |
| 3 | 500×500 | Van motor điện 220V | Từ 2.250.000 | UL555 |
| 4 | 600×600 | Van điều khiển từ xa | Từ 2.800.000 | EN/UL |
| 5 | 800×800 | Inox 304, phòng sạch | Từ 3.900.000 | GMP/EU-GDP |
| 6 | 1000×1000 | Đặc biệt cho tầng hầm | Từ 5.150.000 | EI120 |
Lưu ý khi tham khảo báo giá
- Giá trên chỉ mang tính tham khảo
- Giá có thể thay đổi theo thời điểm thị trường
- Chưa bao gồm VAT và chi phí vận chuyển
- Đơn hàng số lượng lớn sẽ có giá ưu đãi hơn
- Giá thực tế phụ thuộc vào yêu cầu kỹ thuật và kích thước cụ thể của công trình
Để nhận báo giá chính xác và phù hợp với nhu cầu sử dụng, khách hàng nên liên hệ trực tiếp với Thép SATA để được tư vấn nhanh chóng và hỗ trợ kỹ thuật chi tiết.
5. Ứng dụng thực tế của van gió chặn lửa ngăn khói 74 độ
Van gió chặn lửa ngăn khói 74 độ được ứng dụng rộng rãi trong nhiều hệ thống thông gió và phòng cháy chữa cháy hiện nay. Sản phẩm đóng vai trò quan trọng trong việc ngăn cháy lan và hạn chế khói độc lan truyền qua hệ thống ống gió khi xảy ra hỏa hoạn, từ đó nâng cao độ an toàn cho công trình và con người.
Ứng dụng trong hệ thống HVAC tòa nhà
Trong các tòa nhà văn phòng, chung cư hoặc cao ốc, hệ thống điều hòa không khí và thông gió thường được kết nối giữa nhiều tầng và nhiều khu vực khác nhau.
Khi xảy ra cháy, lửa và khói có thể lan nhanh thông qua hệ thống ống gió. Van gió chặn lửa ngăn khói 74 độ giúp tự động đóng đường ống khi nhiệt độ tăng cao, từ đó:
- Ngăn cháy lan giữa các khu vực
- Hạn chế khói độc phát tán
- Bảo vệ hệ thống HVAC
- Tăng thời gian thoát hiểm cho người bên trong công trình
Ứng dụng trong trung tâm thương mại
Các trung tâm thương mại thường có diện tích lớn và mật độ người đông nên yêu cầu hệ thống phòng cháy chữa cháy rất nghiêm ngặt.
Van chống cháy ngăn khói được lắp đặt trong:
- Hệ thống thông gió
- Hệ thống hút khói
- Hệ thống cấp khí tươi
Thiết bị giúp cô lập khu vực cháy nhanh chóng và hạn chế khói lan sang khu vực tập trung đông người.
Ứng dụng trong chung cư và cao ốc
Đối với các công trình cao tầng, việc kiểm soát khói khi xảy ra hỏa hoạn là yếu tố cực kỳ quan trọng.
Van gió chống cháy 74 độ hỗ trợ:
- Ngăn khói lan qua trục kỹ thuật
- Giảm nguy cơ cháy lan giữa các tầng
- Bảo vệ hành lang thoát hiểm
- Hỗ trợ hệ thống hút khói hoạt động hiệu quả hơn
6. Thép SATA – Đơn vị cung cấp van gió chặn lửa ngăn khói uy tín, chất lượng
Dưới đây là nội dung chuẩn SEO, ngắn gọn, súc tích và tập trung thẳng vào vấn đề cho thẻ H2: 6. Thép SATA – Đơn vị cung cấp van gió chặn lửa ngăn khói uy tín, chất lượng mà không cần chia thêm các thẻ H3:
6. Thép SATA – Đơn vị cung cấp van gió chặn lửa ngăn khói uy tín, chất lượng
Bên cạnh các yêu cầu khắt khe về mặt kỹ thuật, việc lựa chọn một nhà cung ứng vật tư uy tín, có năng lực sản xuất và đầy đủ hồ sơ pháp lý là yếu tố quyết định sự thành công của khâu nghiệm thu hệ thống PCCC. Tại thị trường Việt Nam, Thép SATA tự hào là đối tác chiến lược hàng đầu, chuyên phân phối các dòng van gió chặn lửa ngăn khói chất lượng cao đạt tiêu chuẩn quốc gia và quốc tế.
- Hồ sơ pháp lý và kiểm định chuẩn chỉnh: Tất cả các dòng van gió chặn lửa ngăn khói 74 độ do Thép SATA cung cấp đều sở hữu giấy chứng nhận kiểm định phương tiện PCCC do Cục Cảnh sát PCCC và CNCH cấp. Sản phẩm đáp ứng hoàn hảo các yêu cầu nghiêm ngặt của tiêu chuẩn QCVN 06 hiện hành, cùng các chứng nhận an toàn quốc tế như UL 555 (van chặn lửa) , UL 555S (van chặn khói) , UL 33 (cầu chì nhiệt) và tiêu chuẩn châu Âu BS EN 1751:2014 về độ kín khít khí động học.
- Công nghệ đột tán hiện đại, độ bền vượt trội: Sản phẩm được chế tạo từ tôn mạ kẽm cao cấp (mác Z12 – Z18) hoặc thép không gỉ (INOX 304 – INOX 201) chống ăn mòn xuất sắc. Thay vì sử dụng phương pháp hàn nhiệt truyền thống dễ gây rỉ sét, Thép SATA ứng dụng công nghệ đột tán cơ khí hiện đại để liên kết các chi tiết. Giải pháp này giúp giữ nguyên vẹn lớp mạ kẽm bảo vệ bề mặt, tăng tuổi thọ và tính thẩm mỹ cao cho thiết bị.
- Kết cấu tối ưu, giảm thiểu sụt áp: Cánh van được dập 3 gân tăng cứng chữ V trên máy CNC. Đặc biệt, toàn bộ hệ thống truyền động và liên kết cấu tạo đều được giấu khéo léo trong thân van. Thiết kế khí động học thông minh này giúp giảm thiểu tối đa tổn thất áp suất (sụt áp) của dòng khí và triệt tiêu tiếng ồn rít gió khi hệ thống HVAC vận hành.
- Giải pháp linh hoạt cho mọi công trình: Thép SATA cung ứng đầy đủ các dòng van vuông mã (S) – FD (WxH) L200 và van tròn mã (R) – MD (ØD) L200 với dải kích thước và độ dày đa dạng. Chúng tôi cam kết mang đến chính sách giá tốt nhất trực tiếp từ nhà máy, chiết khấu hấp dẫn cho dự án và tiến độ giao hàng nhanh chóng, đúng hẹn cho mọi nhà thầu cơ điện
Hãy để Thép SATA giúp bạn tối ưu hóa chi phí vật tư với dòng sản phẩm đột tán công nghệ cao, cam kết độ bền vượt trội và làm kín khói tuyệt đối.
