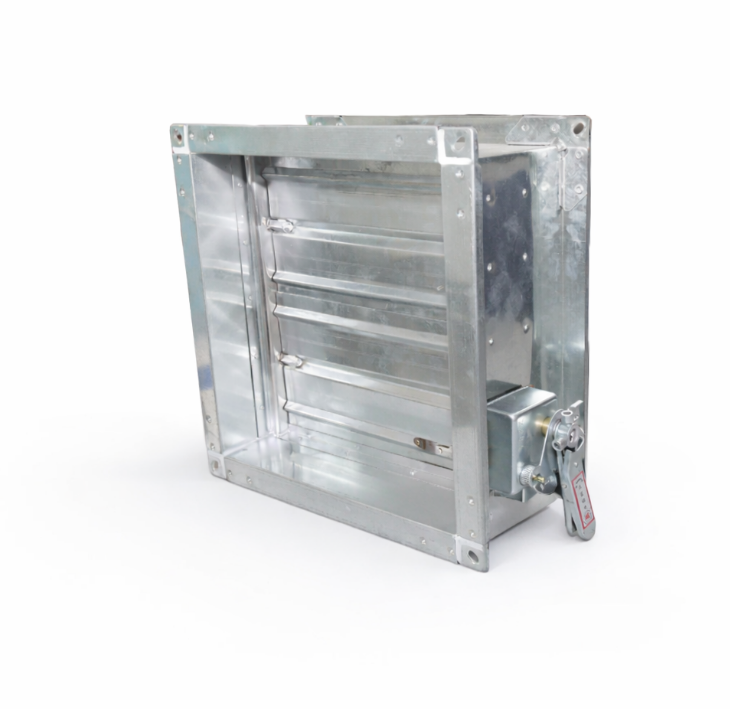

Van gió vuông tay gạt cầu chì (S)-VCD+T là thiết bị quan trọng trong hệ thống HVAC và phòng cháy chữa cháy hiện nay. Sản phẩm được thiết kế nhằm điều chỉnh lưu lượng không khí trong hệ thống ống gió, đồng thời tích hợp cơ chế cầu chì nhiệt giúp tự động đóng van khi xảy ra sự cố cháy nổ.
Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện và chuyên sâu nhất về cấu tạo vật lý, cơ chế vận hành tích hợp độc đáo, các thông số trở kháng sụt áp thực nghiệm và những ứng dụng thực tế của dòng sản phẩm cao cấp này.
1. Van Gió Vuông Tay Gạt Cầu Chì (S)-VCD+T Là Gì?
Định nghĩa và ký hiệu mã đặt hàng tiêu chuẩn
Van gió vuông tay gạt cầu chì (Ký hiệu mã đặt hàng chính thức từ nhà máy: (S) – VCD+T (WxH) L200) là loại van cơ khí đa năng được lắp đặt trực tiếp trên hệ thống đường ống dẫn gió bích vuông. Chữ (S) đại diện cho cấu trúc hình vuông/chữ nhật (Square), VCD là thiết bị điều chỉnh lưu lượng (Volume Control Damper), và +T biểu thị cho cơ cấu tích hợp thêm bộ cầu chì nhiệt tự động.
Với chiều dài thân van tiêu chuẩn cố định ở mức L = 200mm, thiết bị được sản xuất linh hoạt với các thông số Chiều rộng (Width – W) và Chiều cao (Height – H) thay đổi linh hoạt, nhằm tương thích hoàn hảo với mọi kích thước tiết diện đường ống dẫn gió của các công trình hiện đại.
Ưu điểm công nghệ của dòng van gió tích hợp (S)-VCD+T
Sản phẩm sở hữu những đặc tính cơ học và vật lý xuất sắc, đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt trong thi công hệ thống HVAC công nghiệp:
- Tối ưu hóa không gian và chi phí đầu tư: Thay vì phải mua và lắp đặt hai loại van riêng biệt (một van chỉnh gió VCD và một van chặn lửa FD) trên cùng một tuyến ống, nhà thầu chỉ cần sử dụng duy nhất một bộ van gió (S)-VCD+T. Giải pháp này giúp tiết kiệm tối đa diện tích trần kỹ thuật, giảm khối lượng vật tư và hạ thấp chi phí nhân công lắp đặt.
- Cơ chế tự động bằng cơ năng độc lập 100%: Khi tòa nhà xảy ra hỏa hoạn, hệ thống điện lưới thông thường sẽ bị ngắt hoàn toàn để tránh chập cháy lan rộng. Vì hoạt động hoàn toàn dựa trên nguyên lý cơ học (sự nóng chảy vật lý của mối chì và lực co rút của lò xo thép), van (S)-VCD+T cam kết kích hoạt đóng sập chính xác tuyệt đối mà không cần phụ thuộc vào nguồn điện cấp hay tủ điều khiển trung tâm.
- Dải nhiệt độ vận hành vật liệu siêu rộng: Thiết bị được tính toán chế tạo để chịu đựng tốt các biến động nhiệt khắc nghiệt, hoạt động bền bỉ trong môi trường từ 40 độ C lên đến 300 độ C, giúp bảo vệ tính toàn vẹn của hệ thống đường ống dẫn khí.
2. Thông Số Hiệu Suất Vận Hành Và Tỷ Lệ Rò Rỉ Khí Thực Nghiệm
Khả năng chịu áp và độ kín khít của van gió vuông tay gạt cầu chì được chứng minh một cách minh bạch thông qua hệ thống bảng số liệu kiểm nghiệm thực tế từ nhà máy sản xuất:
| Chiều rộng van (mm) | Áp xuất hút tối đa (Pa) | Vận tốc hệ thống tối đa (m/s) | CFM/ft² | Tỷ lệ rò rỉ khí (% trong Max. Air Flow) |
| 120 | 498.18 | 10.16 | 45 | 2.3% |
| 90 | 622.72 | 10.16 | 45 | 2.3% |
| 60 | 871.81 | 10.16 | 55 | 2.8% |
| 30 | 1120.90 | 10.16 | 70 | 3.5% |

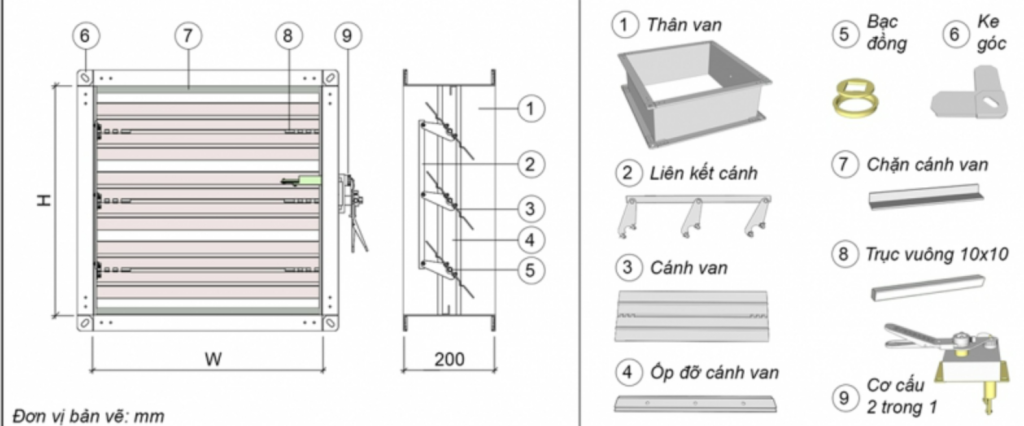

3. Cấu tạo của van gió vuông tay gạt cầu chì
Van gió (S)-VCD+T được thiết kế chắc chắn nhằm đảm bảo khả năng vận hành ổn định và chịu nhiệt tốt.
Thân van vuông
Thân van được gia công bằng hệ thống CNC hiện đại với độ chính xác cao.
Khung van có độ cứng tốt giúp hạn chế biến dạng khi vận hành lâu dài.
Cánh van điều chỉnh lưu lượng
Cánh van được thiết kế dạng nhiều lá song song giúp:
- Điều chỉnh lưu lượng gió linh hoạt
- Tăng khả năng kín khí
- Hạn chế rung lắc
Tay gạt điều chỉnh
Bộ tay gạt giúp người dùng dễ dàng điều chỉnh góc mở cánh van theo nhu cầu sử dụng thực tế.
Bộ cầu chì nhiệt
Đây là bộ phận quan trọng giúp tự động kích hoạt cơ chế đóng van khi nhiệt độ tăng cao.
Trục van và bạc đỡ
Trục van liên kết giữa tay gạt và cánh van giúp quá trình đóng mở diễn ra ổn định.
Gioăng kín khí
Một số dòng van được trang bị gioăng chịu nhiệt nhằm tăng khả năng kín khí và hạn chế rò rỉ không khí.
4. Báo giá van gió vuông tay gạt cầu chì mới nhất
Giá van gió vuông tay gạt cầu chì hiện nay phụ thuộc vào nhiều yếu tố như kích thước sản phẩm, vật liệu sản xuất, độ dày tôn, loại cầu chì nhiệt và yêu cầu kỹ thuật của từng công trình. Tùy theo hệ thống HVAC và tiêu chuẩn phòng cháy chữa cháy, khách hàng có thể lựa chọn loại van phù hợp nhằm tối ưu hiệu quả sử dụng và chi phí đầu tư.
Dưới đây là bảng giá tham khảo cho một số dòng van gió vuông tay gạt cầu chì phổ biến hiện nay:
| STT | Kích thước (mm) | Mô tả sản phẩm | Đơn giá (VNĐ) |
|---|---|---|---|
| 1 | 300×300 | Van cầu chì nhiệt cơ bản | Từ 900.000 |
| 2 | 400×400 | Có gioăng kín khí chịu nhiệt | Từ 1.100.000 |
| 3 | 500×500 | Van tôn mạ kẽm dày | Từ 2.250.000 |
| 4 | 600×600 | Van sử dụng cầu chì 74°C | Từ 2.800.000 |
| 5 | 800×800 | Van inox 304 chống ăn mòn | Từ 3.900.000 |
| 6 | 1000×1000 | Van cho hệ thống tầng hầm | Từ 5.150.000 |
Lưu ý khi tham khảo báo giá
- Giá trên chỉ mang tính tham khảo
- Giá có thể thay đổi theo thời điểm thị trường
- Chưa bao gồm VAT và chi phí vận chuyển
- Đơn hàng số lượng lớn thường có giá ưu đãi hơn
- Giá thực tế phụ thuộc vào yêu cầu kỹ thuật và kích thước cụ thể của công trình
Để nhận báo giá chính xác và phù hợp với nhu cầu sử dụng, khách hàng nên liên hệ trực tiếp với Thép SATA để được tư vấn nhanh chóng và hỗ trợ kỹ thuật chi tiết.
5. Ứng Dụng Thực Tế Của Van Gió Tay Gạt Cầu Chì (S)-VCD+T
Nhờ tính năng tích hợp thông minh cùng dải giới hạn chịu nhiệt bền bỉ, van gió vuông tay gạt cầu chì được ứng dụng rộng rãi tại nhiều phân đoạn kết cấu của các công trình hiện đại:
Lắp đặt trên hệ thống trục cấp gió tươi và phân phối khí lạnh HVAC
Trong các tòa nhà văn phòng, trung tâm thương mại hay khách sạn sử dụng hệ thống điều hòa trung tâm VRV hoặc Chiller, van gió (S)-VCD+T được lắp đặt ngay tại các nhánh rẽ của đường ống dẫn gió chính. Thiết bị giúp cân bằng lượng khí lạnh phân bổ đồng đều đến từng không gian phòng theo đúng thiết kế tải lạnh, đồng thời sẵn sàng đóng sập để cách ly phòng khi có hỏa hoạn xảy ra.
Ứng dụng tại các vị trí đường ống gió xuyên tường khoang ngăn cháy
Theo quy chuẩn xây dựng, tòa nhà bắt buộc phải được chia nhỏ thành các khoang ngăn cháy độc lập để hạn chế cháy lan. Van gió vuông tay gạt cầu chì sẽ được lắp đặt định vị chính xác tại các điểm đường ống thông gió đi xuyên qua các bức tường vách hay trần bê tông ngăn cháy này. Sự tích hợp cầu chì nhiệt 74 độ C đảm bảo các vách ngăn cháy luôn được bịt kín hoàn chỉnh ngay khi ngọn lửa vừa nhen nhóm phát sinh nhiệt cao.
Bảo vệ an toàn cho hệ thống thông gió nhà xưởng, môi trường công nghiệp
Tại các nhà máy chế biến, xưởng cơ khí hay các khu vực sản xuất công nghiệp, mạng lưới thông gió phải hoạt động liên tục trong môi trường nhiều bụi bẩn và nhiệt độ cao. Với cấu trúc làm bằng tôn mạ kẽm dày dặn dập gân tăng cứng chữ V vững chắc cùng công nghệ đột tán không hàn, van gió (S)-VCD+T là sự lựa chọn hoàn hảo giúp nhà thầu tối ưu chi phí vật tư mà vẫn đảm bảo độ bền cơ học cao, chống ăn mòn xuất sắc trước tác động của môi trường công nghiệp.

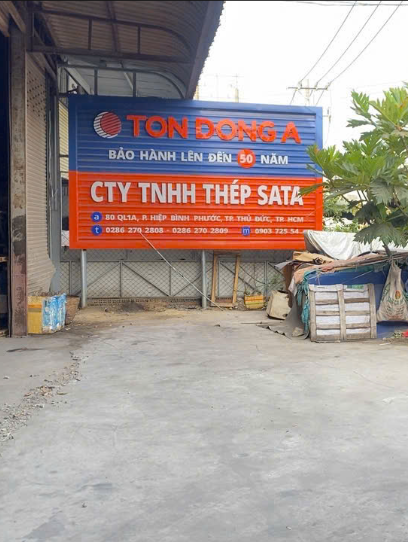

6. Thép SATA – Đơn vị cung cấp van gió vuông tay gạt cầu chì uy tín
Khi lựa chọn van gió vuông tay gạt cầu chì cho hệ thống HVAC và phòng cháy chữa cháy, chất lượng sản phẩm và đơn vị cung cấp là yếu tố rất quan trọng. Một sản phẩm đạt tiêu chuẩn không chỉ giúp hệ thống vận hành ổn định mà còn tăng khả năng ngăn cháy lan và đảm bảo an toàn cho công trình khi xảy ra sự cố.
Thép SATA hiện là một trong những đơn vị được nhiều khách hàng, nhà thầu cơ điện và chủ đầu tư tin tưởng trong lĩnh vực sản xuất thiết bị thông gió và phụ kiện HVAC.
Sản xuất trực tiếp theo yêu cầu công trình
Thép SATA nhận gia công van gió vuông tay gạt cầu chì theo kích thước và yêu cầu thực tế của từng công trình. Sản phẩm được sản xuất trực tiếp tại xưởng với hệ thống máy móc hiện đại
Chất lượng gia công đảm bảo
Van gió tại Thép SATA được gia công bằng công nghệ CNC hiện đại giúp:
- Hạn chế cong vênh
- Tăng độ bền sản phẩm
- Đảm bảo khả năng đóng mở linh hoạt
- Tăng độ kín và giảm rò rỉ không khí
Toàn bộ sản phẩm đều được kiểm tra kỹ trước khi xuất xưởng nhằm đáp ứng yêu cầu kỹ thuật của hệ thống HVAC và PCCC.
Đa dạng thiết bị HVAC và phụ kiện thông gió
Ngoài van gió vuông tay gạt cầu chì, Thép SATA còn cung cấp nhiều sản phẩm khác như:
- Van gió điều chỉnh lưu lượng
- Van chống cháy ngăn khói
- Miệng gió và cửa gió
- Ống gió vuông và ống gió tròn
- Phụ kiện thông gió công nghiệp
- Thiết bị HVAC gia công theo yêu cầu
Điều này giúp khách hàng dễ dàng đồng bộ thiết bị cho toàn bộ hệ thống thông gió công trình.
Giá thành cạnh tranh
Nhờ sản xuất trực tiếp không qua trung gian, Thép SATA mang đến mức giá hợp lý cho:
- Công trình dân dụng
- Chung cư và cao ốc
- Nhà máy công nghiệp
- Dự án HVAC quy mô lớn
Đối với các đơn hàng số lượng lớn, khách hàng còn được hỗ trợ báo giá ưu đãi và tư vấn giải pháp phù hợp.
Đội ngũ kỹ thuật hỗ trợ tận tình
Thép SATA sở hữu đội ngũ kỹ thuật có kinh nghiệm trong lĩnh vực HVAC và thông gió công nghiệp, hỗ trợ khách hàng:
- Tư vấn lựa chọn sản phẩm phù hợp
- Hướng dẫn lắp đặt đúng kỹ thuật
- Đề xuất giải pháp tối ưu cho công trình
- Hỗ trợ nhanh chóng trong quá trình sử dụng
Giao hàng nhanh chóng
Thép SATA hỗ trợ giao hàng nhanh cho nhiều khu vực nhằm đáp ứng tiến độ thi công công trình và đảm bảo sản phẩm đến tay khách hàng đúng thời gian yêu cầu.
Nếu bạn đang tìm kiếm đơn vị cung cấp van gió vuông tay gạt cầu chì chất lượng cao, sản xuất theo yêu cầu và giá tốt, Thép SATA là lựa chọn đáng cân nhắc cho các công trình HVAC và PCCC hiện nay.
